彩色电视机视频处理电路原理图解
|
视频处理电路，它通过匹配网络输人从显示卡送来的视频信号，经信号放大及对比度控制、自动亮度限制等处理后，再输人到末级视放。视放电路的核心是处理集成电路，常用的有LM1203、M51387、CXA1044等。以下用典型的视频处理电路LM1203的电路结构和工作原理分析，它是专门为彩色显示器设计的宽带预视放芯片，功能方框见图1所示。

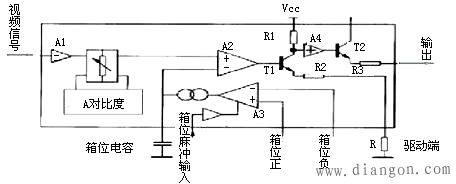

图1 视频处理电路功能框图 LM1203内部含有R、G、B三通道放大器，每个通道都设有黑电平箱位电路，通过调节外元件，可改变放大器的基准直流电平，用作暗平衡控制。它如同步改变RGB三路放大器的基准直流电平，则可实现亮度控制。 内部还设有对比度控制电路，用来同步改变三路放大器的增益，达到对比度调节的目的。图中为一路基色通道的原理框图。视频信号由AI反相放大并经对比度调节电路后加至A2正相输人端，因此改变电容上的电压，便调整了该通道的暗平流。视频信号由AI反相放大并经对比度调节电路后加至A2正相输人端，，因此改变电容上的电压，便调整了该通道的暗平流源充电电流的幅值决定，而恒流源是由黑电平箝位比较器A3控制的，改变A3的反相输’ 人端、正相输人端，即箱位（－）。箱位（＋）都可达到改变通道放大器基准直流电平的目的，但 A3工作与否是由输入的箝位脉冲决定的，在负极性的箝位脉冲到来时，A3放大电路开启工作。 AZ输出的信号再由 TI放大， TI的放大倍数由 R1／（R2＋R）决定，在该脚可附接一小电容，为发射极补偿电容，相当于增大了视频信号的高频增益，起到高频补偿的作用。Ti输出的视频信号由A4放大，经T2射极输出。其它两路的基色通道的原理相同。 视频通道发生故障常出现屏幕显示一片白或显示器显示的颜色不正常（缺基色）。 对于出现前一种故障现象的可能原因，一是视频处理电路的集成芯片LM1203N损坏，二是视频放大电路出现故障（电源电压加上或视放管开路）。对于出现后种故障现象，主要是缺少基色，如缺少某一种颜色，显示的颜色就不正常。所以故障的原因，一是从主机送来的R、G、B信号线断裂；二是视频处理器电路的集成芯片LM1203局部损坏；三是视频放大电路某一路视放管损坏或性能不良。维修的方法可用示波器从接口处开始查起，直到查到显像管的阴极，也可以从显像管的阴极（用万用表测量阴极电压）往前查找。 |
