一个无源二端口网络可以用一个简单的二端口等效模型来代替，要注意的是：
1）等效条件：等效模型的方程与原二端口网络的方程相同；
2）根据不同的网络参数和方程可以得到结构完全不同的等效电路；
3）等效目的是为了分析方便。
1. Z 参数表示的等效电路
Z 参数方程为：
方法1 ：直接由 Z 参数方程得到图 1所示的等效电路。
方法 2 ：把方程改写为： |
 |
|
图 1 |
| 由上述方程得 图 2 所示的等效电路，如果网络是互易的，图中的受控电压源为零，变为 T 型等效电路等效电路。注意等效电路中的元件与 Z 参数的关系。 |
 |
| |
图 2 |
2. Y 参数表示的等效电路
Y 参数方程为：

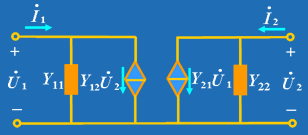

方法1 ：直接由 Y 参数方程得到图 3所示的等效电路。
方法 2 ：把方程改写为： |
 |
|
图 3 |

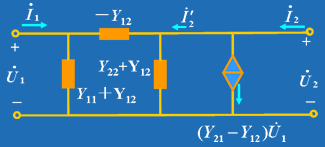

由上述方程得 图 4所示的等效电路，如果网络是互易的，图中的受控电流源为零，变为 p 型等效电路。注意等效电路中的元件与 Y 参数的关系。
|
 |
| 注意： |
图 4 |
1) 等效只对两个端口的电压，电流关系成立。对端口间电压则不一定成立。
2) 一个二端口网络在满足相同网络方程的条件下，其等效电路模型不是唯一的；
3) 若网络对称则等效电路也对称。
4) p 型和
T 型等效电路可以互换，根据其它参数与 Y 、 Z 参数的关系，可以得到用其它参数表示的 p 型和
T 型等效电路。
