常用低压电器的作用、图形符号和文字符号

作用：严重过载和短路保护

图形符号：

文字符号：FU

（２）组合开关

作用：用于机床上作电源的引入开关，也可用来接通和分断小电流电路。

图形符号：

文字符号：SA

（３）按钮开关

作用：在控制电路发出手动控制信号

图形符号：

文字符号：SB

（４）自动空气开关

作用：在电路正常工作条件下作为线路的不频繁接通和分断用 ，并在电路发生过载、短路及失压时能自动分断电路。

图形符号：

文字符号:QF

（５）交流接触器

作用：远距离频繁接通或断开交直流主电路及大容量控制电路。

图形符号：

文字符号：KM

（６）热继电器

作用：主要用于电动机的过载保护、断相保护、电流不平衡运行的保护，

图形符号：

热元件 常闭触点

文字符号：FR

（７）时间继电器

作用：按照所需时间间隔，接通或断开被控制的电路

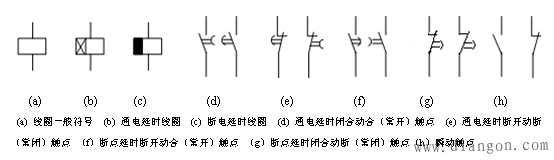

图形符号：

文字符号：KT

（８）速度继电器

作用：以旋转的速度信号的快慢为指令信号，与接触器配合实现对电动机的反接制动。

图形符号：

文字符号：KS
