三菱PLC并联电路块串联指令(AND指令)的应用

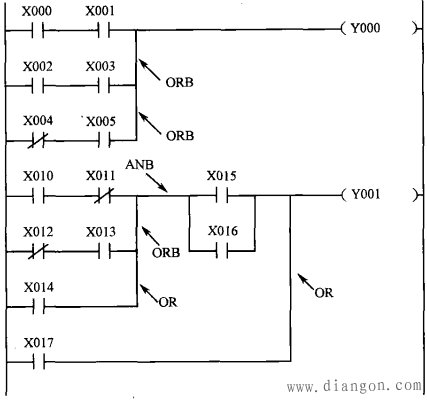

在下图中，X000与X001的触点，X002与X003的触点，X004与X005的触点分别组成串联电路块，然后串联电路块再并联。

X010与X011的触点、X012与X013的触点、X004的触、点共同组成一个并联电路块，X015的触点、X016的触点共同组成另一个并联电路块，然后两个并联电路块再串联。

由于X014的触点、X017的触点分别为单个触点，所以它们与其他电路的并联只能使用OR指令。
