受控电源与独立电源

受控电源作为理想电路元件，用来描述实际中变量之间的控制关系，如：晶体三极管的集电极电流受基极电流的控制；运算放大器的输出电压受输入电压的控制；直流发电机的输出电压受励磁电流的控制。

1、四种形式的受控电源

受控电源是具有四个端子、两条支路的电路元件，两条支路分别称为控制支路和受控支路，因为控制量和被控制量均有可能是电压或电流，因此有四种形式的受控电源。

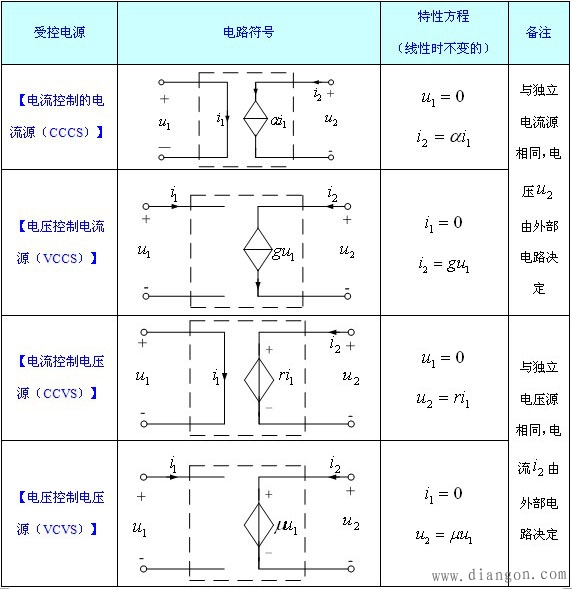

表1 4种形式的受控电源比较

2、受控电源与独立电源比较

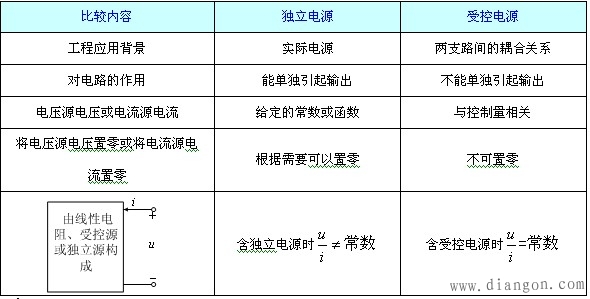

表1 受控电源与独立电源比较
