三相变压器组和芯式变压器的磁路

一、三相变压器组

1定义

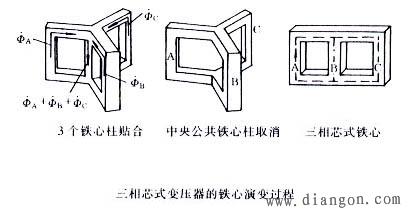

把三台单相变压器的一个边(铁心柱)贴合在一起，各相磁路就自然主要通过未贴合的一个柱上。这时，在中央公共铁心柱内的磁通为三相磁通之和。当三相变压器正常运行(三相对称) 时，合成磁通为零，因此中央公共铁心柱可以省去。为了工艺上能制造方便，使中间相轭部 磁路缩短，3个相的铁心柱排在一个平面上，于是得到三相芯式变压器。

2特点

(1)变压器三相铁心互不独立；(2)三相磁路互相关联；(3)中间相的磁路短，磁阻小，励磁 电流不平衡，但对实际运行的变压器，其影响极小。

3比较

在相同的SN下，芯式变压器经济，效率高，省材料；组成变压器，单个变压器体积小，重量小，便于运输。
