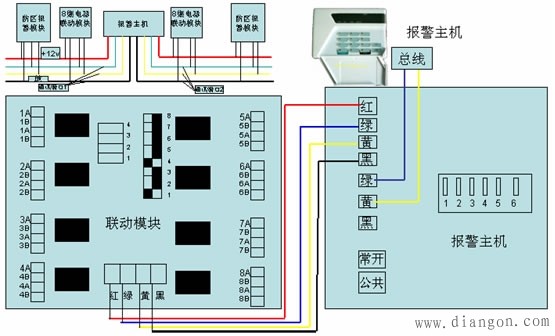

输出继电器与入侵报警主机接口接线图解

　　当信号通过总线传输到报警主机后,一方面自己作出一定的动作如报警(公共接线端接警灯),一方面报警主机通过已编好的程序将信号送到相应的联动模块上,再由联动模块将信号送到相应的输出端口上将信号送出去。一个报警主机可识别64个防区传过来的信号；一个报警开关输出；支持多键盘同步报警和显示；可根据报警模块的地址信息控制32个报警模块；同时可将信号对应的送到地址为144--151路联动模块(八个联动模块，第一个地址为144，最后一个地址为151，拨码见说明书)，联动模块再根据地址将信号送到相应的输出端口上。报警主机还可将信号同时送一个地址为160的指示灯模块，指示灯根据信号的地址信息将信号送到相应的1-64路指示灯断口输出。(同时报警主机也有自己的地址1-255)
