电压互感器与电流互感器的常见故障分析与处理方法
|

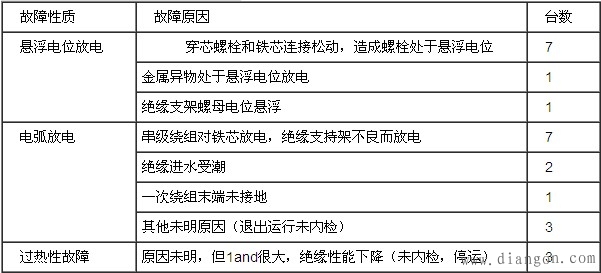

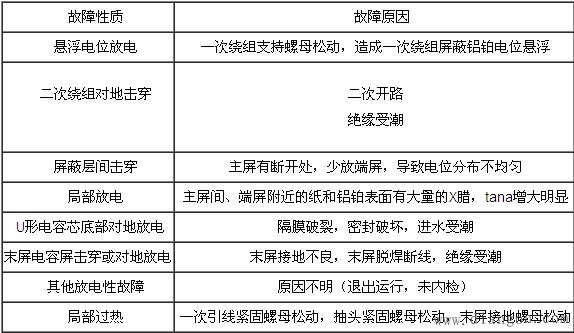

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2.改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。 电流互感器和变压器很相象，变压器在线路上，主要用来改变线路的电压， 而电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器从前也叫做变流器。后来，一般把直流电变成交流电的仪器设备，叫做变流器，把改变线路上电流的大小的电器，根据它通过互感器的工作原理，叫做电流互感器。 1.电压互感器与电流互感器的常见故障 1.1电压互感器的常见故障 对于电压互感器，发生较多的是由于设计结构不合理，致使铁芯穿芯螺栓在运行中电位悬浮而放电。电压互感器另一常见故障是绝缘支架不良，其次是端部密封不良而造成进水受潮。表1为油中气体分析检出25台电压互感器故障原因的统计。 表1:25只电压互感器故障原因统计 1.2电流互感器的常见故障 电流互感器的常见故障往往与制造缺陷有关，互感器进水受潮，虽然可能与制造厂的密封结构和密封材料有关，但是，也有维护管理的问题。一般来说，现场真空脱气不充分或者检修时不进行真空干燥，致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些，都将给设备留下安全隐患。表2为45只电流互感器故障原因的统计。 表2:45只电流互感器故障原因统计 2.电压互感器与电流互感器的故障处理 2.1电压互感器的故障处理 针对电压互感器的故障主要根据以下情况进行处理： （1）电压三相指示不平衡：可能是保险损坏。 （2）中性点不接地：三相不平衡，可能是谐振，或受消弧线圈影响。 （3）高压保险多次熔断：内部绝缘损坏，层间和匝间故障。 （4）中性点接地，电压波动：若操作是串联谐振，没有操作是内绝缘损坏。 （5）电压指示不稳：接地不良，及时检查处理。 （6）电压互感器回路断线：退出保护，检查保险并更换，检查回路。 （7）电容式电压互感器的二次电压波动：可能是二次阻尼配合不当。二次电压低，可能接线断或分压器损坏。二次电压高，可能是分压器损坏。 （8）声音异常：电磁单元电抗器或中间变压器损坏。 2.2电流互感器的故障处理 对于电流互感器的故障出炉方法如下： （1）发现CT二次开路，要先分清是哪一组电流回路故障、开路的相别、对保护有无影响，汇报调度，解除有可能误动的保护。 （2）尽量减小一次负荷电流。若CT严重损伤，应转移负荷，停电处理。 （3）尽快设法在就近的试验端子上用良好的短接线按图纸将CT二次短路，再检查处理开路点。 （4）若短接时发现有火花，那么短接应该是有效的，故障点应该就在短接点以下的回路中，可进一步查找。若短接时没有火花，则可能短接无效，故障点可能在短接点以前的回路中，可逐点向前变换短接点，缩小范围检查。 （5）在故障范围内，应检查容易发生故障的端子和元件。对检查出的故障，能自行处理的，如接线端子等外部元件松动、接触不良等，立即处理后投入所退出的保护。若开路点在CT本体的接线端子上，则应停电处理。 |
