基本逻辑关系及其门电路

时间:2023-03-11来源:佚名

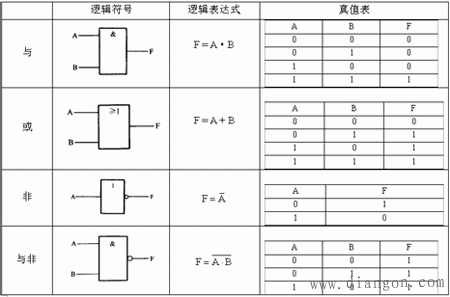

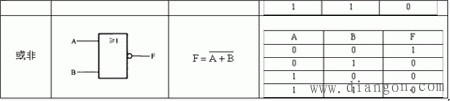

逻辑关系是生产和生活中各种因果关系的抽象概括。门电路是实现各种逻辑关系的基本电路,是组成数字电路的基本单元,和基本的逻辑关系相对应,有“与门”、“或门”、“非门”以及由它们组合而成的“与非门”、“或非门”、“异或门”等。
门电路的输入和输出都是用电位(或叫电平)的高低来表示的,而电位的高低用“1”或“0”两种状态来区别。若用“1”表示高电平,用“0”表示低电平,则称为正逻辑系统;若用“0”表示高电平,用“1”表示低电平,则称为负逻辑系统。
