视频会议系统的基本组成

　　而一套完整的视频会议系统应由视频会议终端、多点控制单元MCU、网络管理软件、传输网络以及相关附件五大部分构成。
　　没有两个组织的做法、想法、甚至交流方式是相同的，再加之用户已有的网络状况、硬件设施各有特色，所以对视频会议系统中视频会议终端系统、多点会议控制单元MCU、网络管理软件等部分的要求也各不一样，所以视频会议设备供应商提供了多种解决方案和服务供选择。
　　（1）视频会议终端
　　视频会议终端主要作用是将终端处会议点的实况录像信号、语音信号及用户的数据信号进行采集、压缩编码、多路复用后，送到传输信道上去。同时把从信道接收到的会议电视信号进行多路分解、视音频解码，还原成对方会场的图像、语音及数据信号，输出给用户的视听数据设备。与此同时，视频会议终端还将本点的会议控制信号（如建立通信、申请发言、申请主席控制权等）送到MCU，同时接收MCU送来的控制信号，执行MCU对本点的控制指令。
　　视频会议终端设备主要包括摄像机、话筒、监视器、扬声器、回波抵消器、终端处理器、会议控制器等。
　　摄像机、话筒是视频会议系统的输入设备，把会场的图像与声音转换成电信号，送入终端处理器进行处理。
　　监视器和扬声器是视频会议系统的输出设备，用来显示会场的声音和图像。十人以下的会议室可采用74cm或86cm的监视器，会场人数较多时，可采用电视墙或投影仪。
　　回波抵消器用来抑制回声。因为在第一会场中输入话筒的声音信号除了有本会场发言人A的声音外，还会有其他会场（例如第二会场）发言人B通过第一会场的扬声器发出的声音，它经过终端处理器和通信链路传到第二会场后，就会在第二会场形成发言人B的声音。接入回波抵消器使第一会场中由扬声器进入话筒的电信号与原来输入扬声器的电信号反相叠加，使第一会场送入通信线路的信号中发言人B的声音信号被抵消，即消除了回声。
　　终端处理器是视频会议系统终端设备的核心，它把本会场由摄像机和话筒输入的视频、音频模拟信号变为数字信号，并进行编码、压缩和复合，送往通信链路；又把其他会场经过通信链路送来的数字信号经过解码、解压缩和分接，送往监视器和扬声器，变成声音和图像。
　　会议控制器用于完成会议过程中对终端的操作、控制和管理。例如摄像机的转动和切换，话筒音量的调整，主席会场对其他会场的控制，以及系统的设置、管理和维护等。

　　除上述设备外，有时在会场上还需要放置计算机、传真机、扫描仪、录像机、幻灯机等设备，向参会人员提供录像、幻灯和其他资料。有时还需要电子白板、书写机、打印机等，供与会人员讨论问题时写字、画图、形成会议文件时使用。

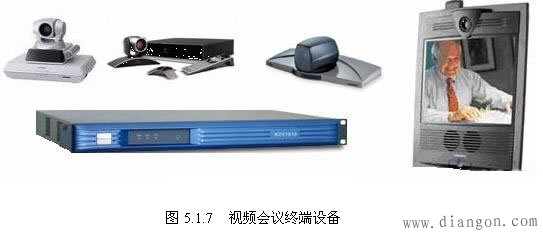

　　常见视频会议终端设备如图5.1.7所示
　　

　　视频会议终端主要有三种：桌面型，机顶盒型，会议室型。
　　① 桌面型终端
　　桌面型终端是强大的桌面型或者膝上型电脑与高质量的摄像机（内置或外置），ISDN卡或网卡和视频会议软件的精巧组合。它能有效地使在办公桌旁的人或者正在旅行的人加入到会议中，各方进行面对面的交流。
　　主要应用：桌面型视频会议终端通常配给办公室里特殊的个人或者在外出差工作的人。　　虽然桌面型视频会议终端支持多点会议（例如会议包含2个以上会议站点），但是它多数用于点对点会议（例如一人与另外一人的会议）。
　　② 机顶盒型终端
　　机顶盒型终端是以简洁著称。在一个单元内包含了所有的硬件和软件，放置于电视机上。安装简便，设备轻巧。开通视频会议只需要一台普通的电视机和一条ISDN BRI线或局域网连接。视频会议终端还可以加载一些外围设备例如文档投影仪和白板设备来增强功能。
　　主要应用：机顶盒型终端通常是各部门之间的共享资源，适用于从跨国公司到小企业等各种规模的机构。也往往是公司购买的第一种"会议室型终端"。
　　③ 会议室型终端
　　会议室型终端几乎提供了任何视频会议所需的解决方案，一般集成在一个会议室。会议室型终端通常组合大量的附件，例如音频系统，附加摄像机，文档投影仪，和PC协同文件通讯。双屏显示、丰富的通讯接口、图文流选择使终端成为高档的、综合性的产品。
　　主要应用：会议室型终端主要为中、大型企业而设计的。
　　表1列出了不同类型的视频会议终端可采用的附属设备：

表1 视频会议终端可采用的附属设备

	桌面型	机顶盒型	会议室型
文档投影仪		√	√
扫描仪与打印机		√	√
机柜		√	√
监视器/电视机		√	√
大型扩音器	√	√	√
麦克风	√	√	√
大型摄像机	√	√	√
DVD播放机	√	√	√
录像机	√	√	√
外部遥控器		√	√
写字板			√
中央控制		√	√
记忆卡		√	√
放映机		√	√
等离子屏	√	√	√
计算机监视器	√	√	√

　　（2）多点控制单元MCU

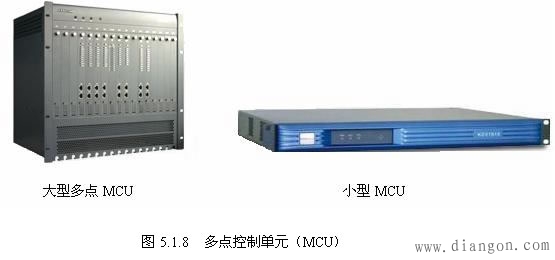

　　多点控制单元也叫多点会议控制器，英文名为Multi Control Unit，简称MCU。MCU是多点视频会议系统的关键设备，它的作用相当于一个交换机的作用,它将来自各会议场点的信息流，经过同步分离后，抽取出音频、视频、数据等信息和信令，再将各会议场点的信息和信令，送入同一种处理模块，完成相应的音频混合或切换，视频混合或切换，数据广播和路由选择，定时和会议控制等过程，最后将各会议场点所需的各种信息重新组合起来，送往各相应的终端系统设备。
　　

　　（3）传输网络
　　传输网络即宽带连接方式，通常有LAN接入、ADSL接入、cable modem接入方式和无线接入等四种方式。
　　（4）附属设备
　　一套视频会议系统需要哪些附属设备需要看具体应用需求，通常用到的附属设备包括投影仪、监视器/电视机、大型扩音器、麦克风、大型摄像机、DVD播放机 、录像机、外部遥控器、写字板、中央控制 、记忆卡、放映机、等离子屏、计算机监视器等。
