电阻式传感器基本原理和应用

电阻式传感器种类繁多，应用广泛，其基本原理就是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路显示或记录被测量值的变化。

1.变阻器式传感器

通过改变电位器触头集团，把位移转换为电阻的变化。R=σι/A
灵敏度的计算方法。变阻器式传感器的后接电路一般采用电阻分压电路，将电阻的变化量转化为电压输出。优点：结构简单，性能稳定，使用方便。但是分辨率低，有噪声。原因：电阻丝绕制不均匀，灰尘的影响，电刷接触不良。
电阻应变片式传感器。

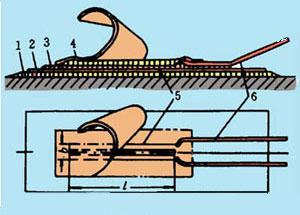

2.金属电阻应变片

1) 金属的电阻应变效应

3.半导体应变片

工作原理：基于半导体材料的压阻效应，即单晶半导体材料在沿某一轴向受到外力作用时，其电阻率发生变化的现象。一般在压力、温度、光辐射作用下，其电阻率发生很大的变化。该类型的应变片灵敏度高，机械滞后小，横向效应小，体积小。但是温度稳定性差，非线性误差大。
4.电阻应变片的应用举例
（1）直接用来测定结构的应变或应力。
（2）将应变片贴于弹性元件上，作为传感器使用。注意：动态测量中，应变片的上限测量频率应在电桥激励电源频率的1/5到1/10以下。这是根据采样定律得到的，其中电桥电路相当于产生调制波。
注意环境温度对应变片的影响，要采用温度补偿措施，消除温度变化造成的误差。
