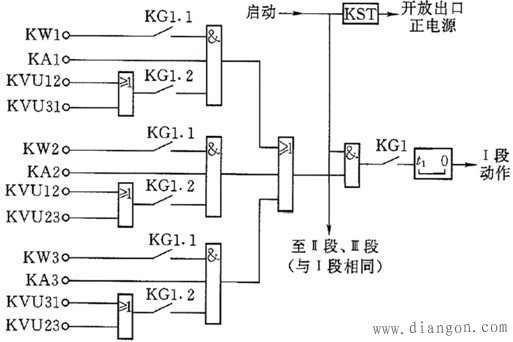

低电压闭锁的方向电流速断保护

以下将要学习低电压闭锁的方向电流速断保护的相关内容。
1. 阶段式（三段式）电流保护
（1）电流保护多采用三段式：
第Ⅰ段为无时限电流速断保护或无时限电流闭锁电压速断保护，第Ⅱ段为带时限电流速断保护或带时限电流闭锁电压速断保护，Ⅰ段和Ⅱ段保护作为本线路相间短路的主保护；
第Ⅲ段为过电流保护或低电压闭锁的过电流保护，Ⅲ段作为本线路相间故障的近后备保护及相邻线路的远后备保护。
根据被保护线路在电网中的地位，在能满足选择性、灵敏性和速动性的前提下，也可只装设Ⅰ、Ⅱ段，Ⅱ、Ⅲ段或只装设第Ⅲ段保护。

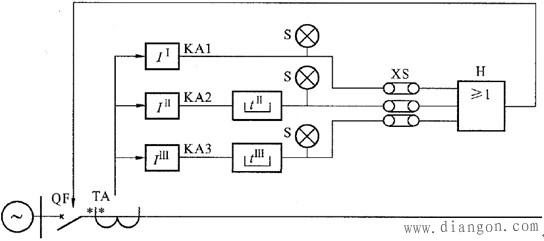

（2）三段式电流保护：

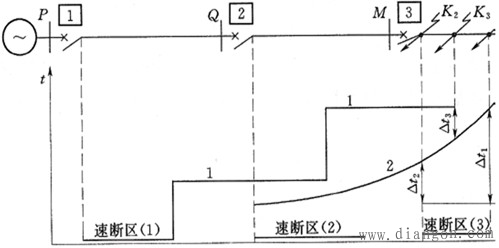

Ⅰ段动作电流整定值最大，动作时间最短；Ⅲ段动作电流整定值最小，动作时间最长。三段电流保护的定值呈阶梯特性，故称为阶段式电流保护。当电流超过定值且时间大于整定延时后，装置即出口跳闸，同时发出动作信号。
（3）阶段式（三段式）电流保护要解决的问题：
阶段式保护要解决的问题主要是配合问题，即保护范围的配合（由整定值的配合来实现）、动作时间的配合。以下简要说明各段保护间保护范围和动作时间的配合。
2. 采用阶段式继电保护：

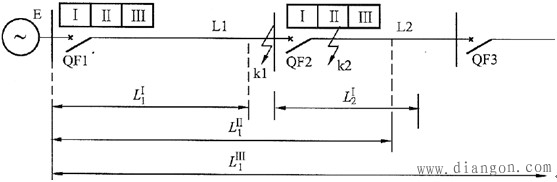

以断路器QF1上的保护为分析对象。第Ⅰ段保护又称为瞬时速断保护，其保护范围被限制在被保护线路以内。为了满足选择性，第Ⅰ段保护就不能保护线路的全长，即必须缩短保护范围。为保证选择性第Ⅰ段动作值按躲过相邻线出口短路时流过保护的最大短路电流整定。一般要求第Ⅰ段保护的保护范围应为线路全长的85%左右。
