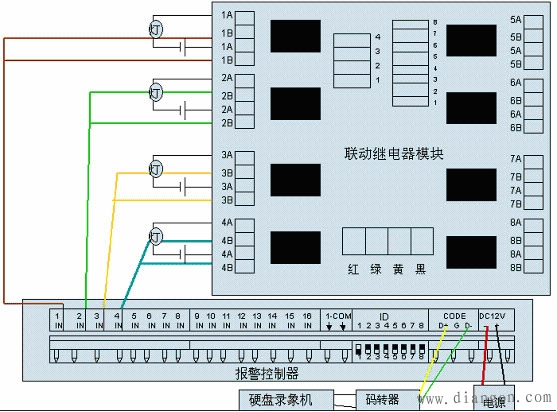

联动模块和DVR报警控制器的连接

　　将报警联动模块上各路的一路输出对应接到DVR报警控制器上,DVR报警控制器拨码设置好地址(此实训拨1)后,报警控制器便会对信息加工时加上自己的地址信息,再将信号通过485总线发送到码转器,码转器再将信号转化成232信号送入硬盘录象机, 通过软件设置指定报警模块或防区报警引起相应的联动,这些都通过软件对信息地址的识别。
　　1）准备好操作；
　　2）ID拨码到1；
　　3)485接口-〉协议转换器—〉硬盘录像机;
　　4）报警接入：把通断报警信号，并联2k电阻，接入报警输入INPUT1端；依次2到8路。---〉有并联电阻的输入端LED灭；
　　5）在多媒体视频软件中设置报警控制器信息：
　　① 地址1，串口3；
　　② 每路输入可以设置联动视频：当有输入报警的时候，联动视频起作用，并且对应的输入LED亮。--〉LED好像一直在亮，什么时候灭呢；--〉进入软件的布防窗体，可以把报警信息取消—〉LED灭。
　　6）那么报警主机的输出端有什么作用呢？
　　可以发现和每一对输入对应都有3点输出（常开、常闭和公共），可以连接报警器。
　　注意:
　　1．每个端口都要接上一个配套的电阻,不要出现相邻的两个电阻有接触点,注意接线的位置。
　　2．通过CODE端口和报警联动通讯转换器的T-/A和T-/B端口连接,报警控制器的DC12V端口接220V交流电.
　　3．经老师检查接线正确后，通电(注意：一定要检查，防止损坏实验器材)。
　　4．调试整个周界报警系统，使整个系统能够正常工作。
　　5．对各个部件进行进一步调整，使整个系统能够处于正常监控和报警准备状态。
　　6．人为设置报警信号，试验整个系统的报警功能，DVR联动功能，确保系统能够正常工作。
　　7．改变报警主机的软件设置，进行不同的报警设置，直到熟练掌握继电器联动模块和联动装置的使用。
