门禁电锁

　　门禁控制器控制门开、闭的主要执行机构是各类电锁，包括电插锁、磁力锁、电锁口和电控锁等，是门禁管理系统中锁门的执行部件，门磁一般配合电锁使用，用来探测门、窗、抽屉等是否被非法打开或移动，它由无线发射器和磁块两部分组成。

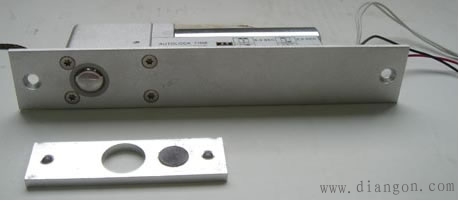

　　① 电插锁

　　电插锁根据锁内电线数目分为两线电插锁，四线电插锁，五线电插锁，八线电插锁。
　　两线电插锁：有两条电线，红色和黑色，红色接电源 12VDC 黑色接GND。断开任何一根线，锁头缩回，门打开。两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。

　　四线电插锁：有两条电线，红色和黑色，红色接电源 12VDC 黑色接GND。还有两条白色的线，是门磁信号线，反映门的开和关状态。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警 门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。 四线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁。

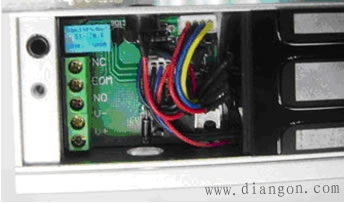

　　五线电插锁和四线电插锁的原理是一样的，只是多了一对门磁的相反信号线，用于一些特殊场合。其中红黑两条线是电源， NO和NC分别和COM 组成两对信号相反（一组闭合信号，一组开路信号）。门被打开后，闭合信号变成开路信号，开路信号的一组变成闭合信号。

八线电插锁原理和五线电插锁一样。只是除了门磁状态输出外，还增加了锁头状态输出。

　　电插锁上可作关门延时设置，所谓带延时控制，就是通过锁体上拨码开关设置关门的延时时间。通常可以设置为 0秒，2.5秒，5秒，9秒。每个厂家的锁分几档延时略有不同。

　　门禁控制器和门禁软件设置的是“开门延时”，或者叫“门延时”，是指电锁开门多少秒后自动合上。

　　电锁自带的延时，是关门延时，是指门到位多久后，锁头下来，锁住门。一般门禁管理系统都是要求门一关到位，锁头就下来，把门关好。所以，电锁延时缺省设置成0秒。而有些门，地弹簧不好，门在关门位置前后晃荡个几下，门才定下来，这个时候如果设置成0秒，锁头还没有来得及打中锁孔，门就晃荡过去了，门在晃荡回来会把已经伸出来锁头撞歪，这种情况就可以设置一个关门延时，使门晃荡几下后，稳定下来，锁头再下来，关闭门。
　　　

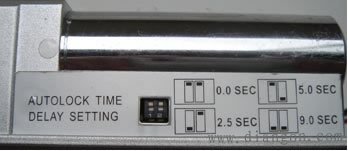

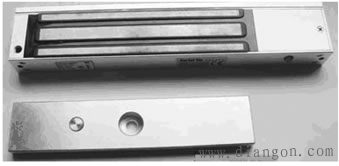

　　　　　图3 电插锁上的关门延时设置　　　　　　　　　　　　　　　　　　图4 磁力锁
　　② 磁力锁

　　普通型号磁力锁抗拉力是280公斤力左右，这种力度有可能被多人同时或者力气很大的人用力拉开，安全性不高。所以磁力锁通常用于办公室内部等非高安全级别的场合。如安全场合须使用此类电锁，一般要求抗拉力至少500公斤力以上。
　　磁力锁通常用于木门，防火门。
　　优点：性能比较稳定，返修率会低于其他电锁。安装方便，不用挖锁孔，只用走线槽，用螺钉固定锁体即可。
　　缺点：一般装在门外的门槛顶部，而且由于外露，美观性和安全性都不如隐藏式安装的电插锁。价格和电插锁差不多，有的会略高一些。
　　③ 电锁口
　　电锁口属于阴极锁的一种，适用于办公室木门、家用防盗铁门，特别适用于带用阳极机械锁，且又不希望拆除的门体，当然电锁口也可以选配相匹配的阳极机械锁, 一般安装在门的侧面，必须配合机械锁使用。
优点：价格便宜。有停电开和停电关两种。

　　④ 电控锁

　　缺点：冲击电流较大，对系统稳定性冲击大，开门时噪音较大且安装不方便，经常需要专业的焊接设备，点焊到铁门上。
