小型入侵报警系统简介

　　对于一般的小用户，其防护的部位很少，如写字楼里的小公司，学校的财会、档案室，较小的仓库等，都可采用小型报警控制器。
　　（1）小型入侵报警控制器一般功能
　　1）能提供4~8路报警信号，功能扩展后，能从接收天线接受无线传输的报警信号。
　　2）能在任何一路信号报警时，发出声光报警信号，并能显示报警方位、时间。
　　3）对系统有自查能力。
　　4）市电正常供电时能对备用电源充电，断电时能自动切换到备用电源上，以保证系统正常工作。另外还有欠压报警功能。
　　5）具有5~10 min延迟报警功能。
　　6）能向区域报警中心发出报警信号。
　　7）能存人2~4个紧急报警电话号码，发生报警情况时，能自动依次向紧急报警电话发出报警信号。 入侵报警系统在设计好，经过硬件安装完成以后，系统的使用必须经过软件的设置，一般要通过操作键盘或计算机软件进行设置、布防等工作，系统才能投入使用，小型入侵报警系统的设置以操作键盘进行。如图1所示是某小型入侵报警系统主机操作键盘。
　　
　　图1 某小型入侵报警系统主机操作键盘

　　入侵报警系统的使用，主要是对各个防区进行布防和异常情况报警。
　　（2）小型入侵报警系统的使用
　　一般防护区域小的用户，如企事业单位中的财务室、档案室、较小的仓库、家庭等，可采用小型的报警系统。现以图2.4.1所示报警主机为主的某小型报警系统为例简单进行说明。一般小型报警系统，可有以下功能：　
　　1）预备状态
　　检查被警戒区域的门窗是否完全关好，然后等到防区指示灯熄灭，绿色预备灯亮起，整个系统即处于预备工作状态。
　　2）系统布防：[密码] [布防]
　　3）系统撤防：[密码] [撤防]
　　4）快速布防：按[布防]键 3 秒
　　5）留守布防：[密码] 按[旁路]键3秒
　　6）周界布防：[密码] [旁路] [布防]
　　7）解除报警：[密码] [撤防]
　　8）清除历史报警：按[#]键 3 秒
　　总而言之，小型入侵报警系统的功能简单，使用方便。每一个具体的机器型号不同，会导致编程和使用方式的各不相同。在现场可按照各自的操作说明书操作。
　　（3）小型入侵报警系统的连接
　　报警系统的连接主要包括其与电源、后备电池、电话线、报警探测器、警铃、键盘等的连接。以图2所示报警系统线路图为例加以说明。
　　

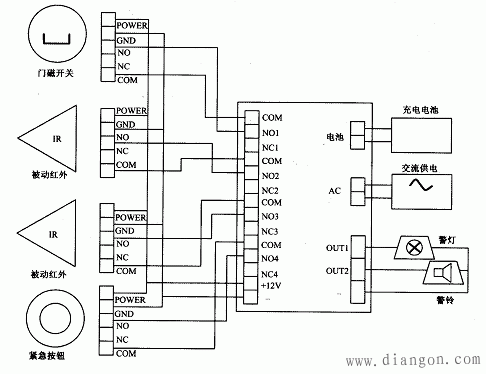

　　　　　　　　　　图2　某小型报警系统接线图

　　　　1）报警探测器通常设有“NC”，“NO”，“C”，“＋”，“－”等端子，“NC”表示常闭端，"NO"表示常开端，“C”为公共端，“＋”和“－”为探测器的电源接入端。有的探测器还有防拆开关。将防拆开关接入报警主机并处于布防状态，则当有人欲强行拆开探测器时，报警主机将产生报警。各报警探测器的NC或NO端根据需要（常开型或常闭型）分别接入报警主机端子排上各防区的端子上，C端接入各防区公共端COM上。
　　2）与电源的连接
将交流电源线直接接入报警主机端子排中的AC端。
　　3）与后备电池的连接
　　为防报警系统停电时失去报警功能，建议接上后备电池。可使用DC12V可充电式电池。
　　4）警示输出设备的连接
　　警灯或其他需电压驱动的报警设备可以接入报警主机上的输出报警信号接线端子。此警铃输出可推动DC 12V警铃、警灯。接线时应注意正、负极。
　　5）接地
　　防区接地端必须独立接往主机箱再接至地线，以保证具有防雷和安全功能。
　　一些稍大的报警系统还有一些附加的接线端子，例如：
　　1）电话线的连接
　　把电信公司的电话引入线接到报警主机端子排上的"TIP”及"RING"端子。而端子排上的“T-1”及“R-1”端子则接入电话机。
　　2）辅助电源输出AUX /AUX－
　　探测器或其他需电压驱动的设备可以接到AUX /AUX－辅助电源接线端子上，此端子输出DC 12V电压。
　　3）键盘、钥匙的连接
　　控制键盘有两条电源线(RED，BLK)和两条数据线(GRN，YEL)，可参考说明书与报警主机相应端子（RED，BLK，GRN，YEL）相接。另外键盘一般都设有一防区输入端（BLU），这可以接键盘的防拆开关，也可以接报警探测器或门磁等，当报警设备遭破坏时能及时发出报警信号。
　　每一个具体的机器型号不同，会导致接线方式的各不相同。在现场可按照各自的操作说明书操作。
