稳压二极管的测试方法

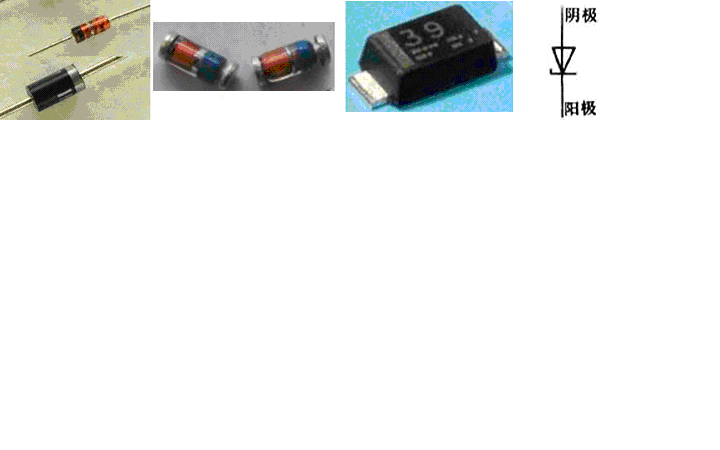

图1 稳压二极管外形及符号图

利用图1电源设备的恒流源特性，可以方便稳压二极管的在线或非线检测，注意在线检测时，要注意最大恒流值的设定，以较小为宜，如不大于20mA，并且要在两输入端子引线接好后，再为电源设备上电（以避免形成空载时的高电压冲击，而损坏线路板上的其它元件！）其空载电压可据预测稳压二极管的击穿电压值进行设置，比如将空载值调至28V，则可以测试所有24V以下的稳压管。

测试连接如下图所示。

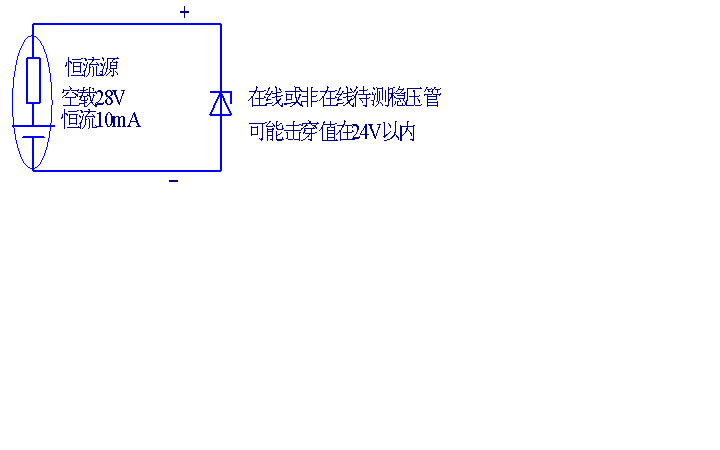

图2 稳压二极管测试连线示意图

将恒流源空载电压和恒流值调定后，关掉电源，将恒流源的输出 、-线接在线或非在线待测二极管二端，注意， 极线连接至稳压二极管的负端。按下电源开关，启动恒流源工作，此时，电流（数码显示）屏上显示的为击穿电流值，电压（数码显示）屏上显示的为击穿电压值。被检测稳压二极管的击穿电压值，便一目了然了。
