理想变压器的阻抗变换特性

含理想变压器电路的分析，有两种方法：用理想变压器电路的阻抗变换性质和用理想变压器的电压、电流特性方程。

【例1】 图10-4-2所示电路中，理想变压器副方接负载阻抗，计算原方端口的输入阻抗。

原方端口的输入阻抗是负载阻抗的倍，即将负载阻抗模扩大了倍，阻抗角不变。在电子技术中常用来实现最大功率传输。

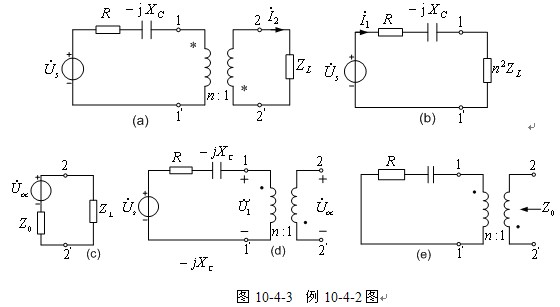

【例2】图10-4-3所示电路中，，，，，，求副方电流以及吸收的功率。

【解法一】用原方等效电路求解。由阻抗变换性质，得到原方等效电路如图10-4-3（b）所示，即

副方电流为

吸收功率为

【解法二】用副方等效电路求解。在图10-4-3（a）所示的戴维南等效电路中，，分别在图10-4-3（b）和（c）中求得。

在图10-4-3（b）所示电路中，副方开路，副方电流为零，故原方电流也必为零，

图10-4-3（c）所示电路中，由阻抗变换性质，得

由图10-4-3（a）所示电路，得

吸收的功率为

本例题还有另外一种求解方法，将理想变压器的特性方程与其它方程联立求解，在此不再给出具体解题过程。
