LCD显示屏结构

某种加热时呈透明液态，冷却时呈结晶颗粒混浊固体状态的物质，称为液晶。液晶显示器分为TN－LCD、STN－LCD、DSTN－LCD、TFT－LCD四种。由于TFT－LCD具有反应时间快的特性，广泛用于高画质图像显示。

TFT液晶显示屏组成：玻璃基板、透明电极、偏光镜、滤光板、液晶材料、薄模式晶体管（TFT）等。 TFT液晶显示器采用两夹层间填充液晶分子的设计，上部夹层的电极为TFT晶体管，下层为共同电极。在光源设计上，TFT显示器采用“背透式”照射方式，液晶背部有一些日光灯管。光源照射时，先通过下偏光板向上透出。在TFT电极导通时，液晶分子排列状态会发生改变，通过遮光和透光来达到显示的目的。由于TFT晶体管具有电容效应，能够保持电位状态，先前透光的液晶分子会一直保持这种状态，直到TFT电极下一次再加电后改变其排列方式。如图所示。

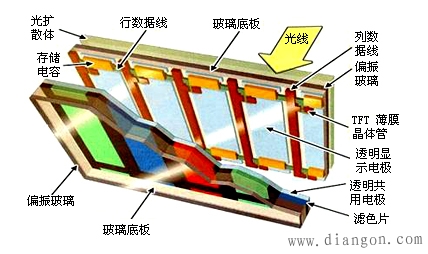

图1 TFT液晶显示屏组成
