单片机串口通信

串口通信是单片机一个重要的部分，单片机和PC，单片机和单片机之间的通信大都用串口。单片机的串口是全双工异步串口通信方式。通过TXD(P3.1)发送，RXD(P3.0)引脚接收输入。串口传送数据是一帧一帧发送的，它有四种工作方式，同时也可以做并行I/O的扩展。

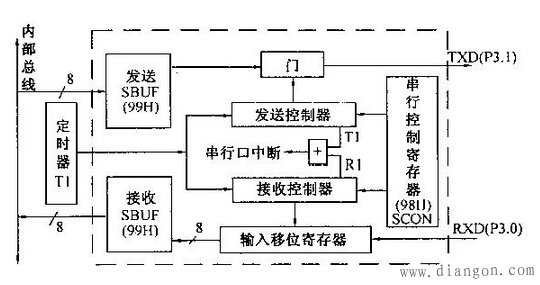

图上是串口的结构图。

SBUF是数据缓冲寄存器，发送和接收用的是一个地址，但是不用担心冲突，读只能从接收缓冲区，写只能在发送缓冲区里。

寄存器SCON(SM0 SM1 SM2 REN TB8 RB8 TI RI)

SM0和SM1： 工作方式选择(0-3)，方式1和方式3使用T1产生波特率，方式0和方式2是固定速率。

SM2 ：在方式2和方式3的多级通信控制位

REN：允许串行接收控制位，0禁止接收

TB8：对于方式2和方式3，是发送的第9位

RB8：对于方式2和方式3，是接收的第9位;对于方式1，是接收到的停止位

TI：发送中断标志，发送完一帧后置位，必须由软件清零

RI：发送中断标志，接收完一帧后置位，必须由软件清零

寄存器PCON(最高位SMOD)

SMOD=1时，波特率加倍

程序：PC与单片机通信，PC发送字符，单片机接收后返回给PC

PC端程序，VB编写，使用MSCOMM控件

Private Sub Command1_Click()

MSComm1.Output = Text1.Text '发送数据

End Sub

Private Sub Form_Load()

MSComm1.CommPort = 4 '设置串口的端口号

MSComm1.Settings = "9600,n,8,1" '设置串口的波特率等参数

MSComm1.RThreshold = 1 '设置最小接收的字节数

MSComm1.PortOpen = True '打开串口

End Sub

Private Sub MSComm1_OnComm()

Select Case MSComm1.CommEvent

Case comEvReceive

Text2.Text = Text2.Text
