楼宇对讲管理机的安装与调试

任务主要在上一任务完成了单元内部系统安装调试的基础上针对管理机的安装调试。
　　管理机在楼宇对讲系统中的位置如图所示：主要有以下功能。
　　（1）管理中心呼叫用户分机。
　　（2）管理机呼叫单元主机。
　　（3）管理机开锁。 　　（4）接收用户分机和单元主机的呼叫。

　　

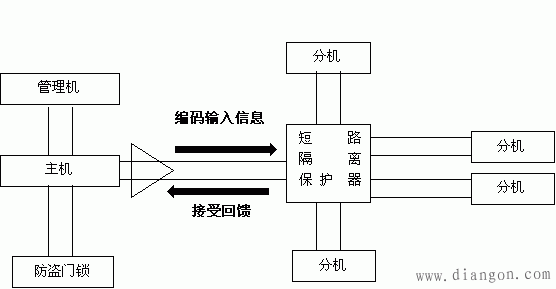

　　　　　　　　　　　　　　　　　图1联网型楼宇对讲
　　1．设备介绍

　　2．设备连接

　　（1）狄耐克系列的对讲系统总体如图所示。
　　

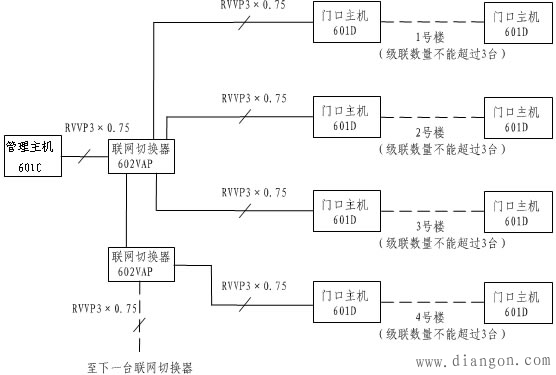

　　　　　　　　　　　　　　　图3 狄耐克系列楼宇对讲图

　　（2）单元主机分机的连接如图所示：

　　上节我们完成了安居宝系列的单元内部的安装调试，在这个基础上我们按下图对狄耐克系列的单元主机与室内分机连接，我们实验时进行一对一的连接。
　　

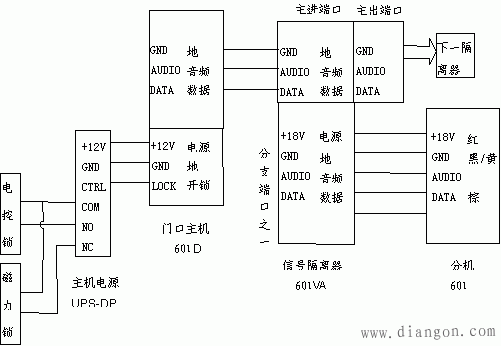

　　　　　　　　图4狄耐克系列单元主机与室内分机的连接
　　（3）管理机与单元主机的连接如图所示：
　　

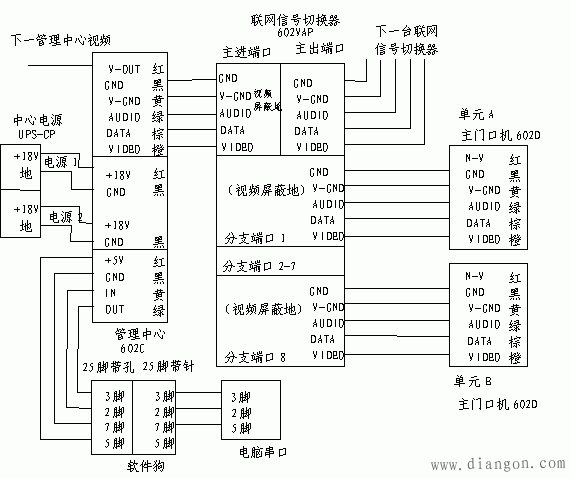

　　　　　　　　　　　　图5狄耐克系列单元主机与管理机的连接

　　（4）管理中心（602C）端口说明
　　602C有2个视频端子，所有门口机的视频信号接入“视频输入”，而“视频输出”接往副管理中心。端子“接主机”为信号输出端子。请参照系统连接图与门口主机正确连接。端子“接电脑”为计算机通讯接口，与计算机的串行口连接，配合系统管理软件，实现小区智能化管理。
　　（5）调试及维修时应注意以下事项：
　　1）不得在加电的情况下更换系统中的设备及线路。
　　2）每次加电前都应先检查接线头，不得有短路、错接等现象,若系统有异常现象，应立即断电，查明原因。
　　3）数据、音频信号线采用屏蔽线时，屏蔽层应与信号地即“GND”可靠连接。主干联网线中的视频屏蔽地线不能与信号地即“GND”相连。
　　4）电源UPS-P、UPS-CP、UPS-DP内部带有备用电池，当市电断电时，内部备用电池自动向分机、管理中心及门口主机提供电源。UPS-P、UPS-CP、UPS-DP线路板上的保险丝控制直流输出，接线时请先将保险丝卸下，检查接线无误后，先接通交流220V外电源，然后将保险丝装上。
　　5）电源UPS-P、UPS-CP、UPS-DP的交流变压器的过流保险丝规格为0.5A。UPS-P、UPS-CP的线路板上的直流保险丝规格为2A，UPS-DP的线路板上的直流保险丝规格为1A。不得随意更换其他规格的保险丝，否则将造成严重后果。
　　6）当备用电池供电时，管理中心、分机都不会显示图像，但其余功能（例如：通话、开锁等）都应正常工作。
　　3．编程
　　（1）门口机编程操作：
　　按住“0”键3秒，主机显示“PW0”，输入6位超级密码或工程密码（初始密码为000000），主机显示“MenU”。在“MenU”状态下可进行以下分菜单的编程设置：（一般情况下，“*”为退出键，“#”键为确认键）
　　1）按“1”键进入系统配置菜单，主机显示“SYST”，进行如下设置：
　　本机号码
　　按“1”键门口机显示“d ****”， 输入1～4位门口机号，按“#”键确认，门口机显示“d ****”，“****”为新输入的门口机号。按“*”键可退出此菜单，并进入系统配置菜单。
　　显示长度
　　按“2”键门口机显示“LEN -*”，“*”表示目前门口机的显示长度（即用户分机号的长度）。根据系统要求输入1-5（围墙机1-6）数值，按“#”键确认，门口机自动退出至系统配置菜单。
　　注意：本机号码（即门口机号）的位数与此菜单中的显示长度之和不得超过6。
　　显示模式
　　此菜单用于设置用户分机号的显示模式（英文或数字）。按“3”键门口机显示“------”，输入6位数字“0”或“1”（0表示相应显示位置为数字显示方式，1表示相应显示位置为英文显示方式）。输入错误按“*”键或其它数字键取消，设置成功后自动返回系统配置菜单。
　　2）按“2”键进入密码管理菜单，主机显示“PSW”，进行以下设置：
　　工程密码
　　按“1”键门口机显示“------”， 输入6位新密码，显示“------”，再重复输入6位密码，若两次输入密码相同，门口机显示“OK”，密码修改完成。若两次输入密码不同，则显示“Err”。
　　公共密码
　　按“2”键门口机显示“CODE”，按“#”键门口机显示“****”（已输入的旧密码） 或“----”。若在显示旧密码“****”的状态下输入4位新密码，门口机显示“OK”，则输入的新密码覆盖前面所显示的旧密码。连续按“#”键，可连续查询已存入的公共密码。若门口机显示“----”，则表示当前存储位置尚未存入密码。此时输入4位新密码，门口机显示“OK”，并且将此4位新密码存入当前位置。
　　密码复位
　　按“3”键门口机显示“NO”， 输入分机号码，若该分机的设置开关置于ON位置，则门口机显示“OK”，否则门口机显示“Err”。
　　3） 按“4”键进入系统设置菜单，主机显示“SETN”，进行以下设置：
　　设置分机
　　按“1”键门口机显示“NO”，输入分机号码，若被设置分机的设置开关置于ON位置，则门口机显示“OK”并返回至设置分机子菜单，否则门口机显示“Err”。
　　4．测试步骤：
　　（1）门口机呼叫管理中心：
　　在待机状态下，按下门口机键盘上的“*”键：
　　1）若管理中心忙，则门口机显示“busy”并返回至待机状态。
　　2）若管理中心不忙，门口机将显示“CENr”，并打开CCD送出视频信号，同时发出回铃声；管理中心振铃，并显示门口机的编号“d ****”，并显示该门口机影像。此时，值班人员可摘机，即可与门口机进行通话，通话限时为45秒。
　　3）在呼叫或通话中，若门口机的“*”键被按下，则放弃本次呼叫。
　　4）在通话状态下按下管理中心的开锁键，则相应门的电控锁将被打开，同时管理中心会发出一声“嘀”的开锁确认音，门口机显示“open”，并发出一声“嘀”。
　　（2）密码开锁
　　门口机待机状态，按“#”键，门口机将显示“No”，再按“#”键，门口机显示“----”，此时，输入任意一组公共密码，若密码正确，门口机开启电控锁，同时显示“open”。否则回到待机状态。
　　（3）用户分机呼叫管理中心：
　　分机先摘机，后按呼叫键，才能呼叫管理中心。
　　1）若系统处于忙状态：分机将会听到3声“嘀”，说明系统忙。
　　2）若系统处空闲状态，则分机从听筒中可听到回铃声，此时：
　　若分机挂机，则放弃呼叫；若管理中心摘机则进入通话操作；若 25秒后管理中心仍未摘机，则系统自动切断，放弃本次呼叫。
　　3）紧急报警功能：挂机状态按下呼叫键超过2秒，可实现紧急报警。
　　（4）管理中心呼叫用户分机：
　　管理中心可通过键盘输入门口机号和分机号或“呼叫查询 速拨”的方式呼叫任何一个用户分机。
　　1）在待机状态下摘机，摘机指示灯亮，此时，可依次输入门号、户号后，再按“#”键，发送呼叫号码（也可在挂机状态下输入门号、户号后提起手柄，自动发送呼叫号码）。若该号码正确，则被呼叫分机开始振铃，管理中心发出回铃声，等待分机摘机，分机在规定时间内（25秒）摘机，即可进入通话状态。在输入数字过程中，按“*”键或挂机将回到待机状态。
　　2）监视门口机:输入门口机编号（最大4位），按监视键。在监视过程中，再按一次监视键或“*”键，即可取消监视。每次监视时间为25秒，监视过程中门口主机有任意键按下都将结束监视。若要监视的门口机被占用则显示“busy“。
　　5．管理软件安装：
　　（1）操作系统安装
　　智能小区管理系统网络版包括电子巡更系统、多表抄集、停车场系统、综合系统（包括门禁系统、住宅监控、边界报警三个子系统），系统结构为C/S(客户机/服务器结构的网络版系统),一般数据都放在服务器上，工作站只是安装管理软件，这样有利保护数据。下面介绍两种常见的操作系统安装模式：
　　客户机服务器模式
　　单一PC使用模式
　　客户机服务器模式安装方法（此方法适用于大型网络系统）：
　　1）服务器安装（客户机服务器模式）
　　2）客户机安装：工作站可以装Windows98或以上的操作系统都行，配置一下网络，在登录时，输入在服务器中建的用户登录名,并输入密码即可登录到服务器域中。
如果只有一台PC进行管理，建议操作系统装Windows 2000 Profession 版即可。
　　（2）SQL Server 2000数据库系统安装
　　1）服务器端SQL Server2000安装（如果是一台PC进行管理，SQL Server 2000数据库只需装这一步即可，第二部份中的其它步骤无需装。）
　　把光盘放入光驱中，打开SQL Server 2000安装文件，按照提示，进行安装。
　　结下来就开始复制文件，文件复制完后建议重新启动一下计算机。
　　2）数据库的附加
　　把光盘中的Data目录拷贝到D盘中，如果你要安装多个软件（如：小区管理、 停车场、巡更等），只要在D盘中建一个Data目录，然后把相应软件光盘中的Data目录中的两个文件（*.MDF和*.LOG）都拷到Data中即可。
　　（3）客户端应用软件安装。

　　打开安居宝智能小区系统安装光盘开始安装，在安装过程中无需特别配置，只在出现下面对话框时，把安装目录改掉。建议如下：若是安装电子巡更软件则把目录改为C:电子巡更系统；多表抄集软件则改为C:多表抄集等。
　　

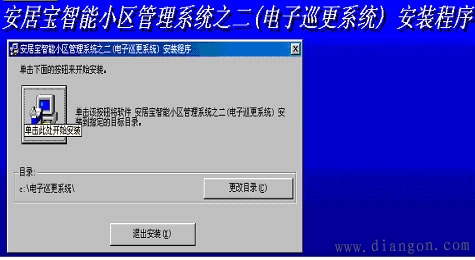

　　　　　　　　　　　　　图6小区管理系统安装

　　安装目录改过来后，点《开始安装》按钮继续安装直到结束。
　　特别注意：安居宝智能小区管理系统的数据库名为：
　　小区管理：AJB_Xq_Data.MDF和AJB_Xq _Log.LDF
　　抄表系统：AJB_CB_Data.MDF 和AJB_CB_log.LDF
　　停车场系统：AJB_TC_Data.MDF 和AJB_TC_log.LDF
　　巡更系统：Xg_Data_Data.MDF 和Xg_Data_log.LDF
　　如果你购买了两套以上软件，建议在D盘新建一个Data目录，然后把光盘中的Data目录中的数据库都拷贝到D盘中的Data目录中，一定要把只读属性改掉。
