电能计量装置的带电接线检查

时间：2023-03-11作者：佚名

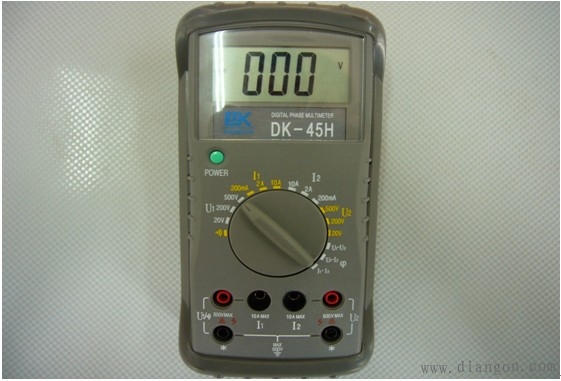

一、双钳相位伏安表的使用方法

1、功能：可以测量电压、电流的大小，还可以测量电压和电压、电压和电流、电流和电流之间的相位角。

电能计量装置的带电接线检查

2、测量方法

测量前应通过旋转功能开关正确选择测量参数及量限。测量交流电压时，两根电压测量线中的红色线对应电能表的电压极性端，经电压互感器接入式电能表选200V量程，直入式电能表选500V量程；测量交流电流时，钳形电流互感器带红色“*”符号的一侧为电流输入端，量程应根据电能表标定电流选择。测量电压与电流之间的相位角时，功能开关旋转至[U1I2]位置，电压测量线接[U1]端纽，用2# 电流钳接[I2]端纽，测量结果为电流滞后电压的相位角。

3、注意事项

⑴ 不得在测量过程中拨插电压、电流测量线。

⑵ 测量电压不能高于500V。

⑶ 电流、电压的输入端与电能表的电流、电压极性端必须对应接线。

⑷ 测量参数[U1I2]时，对应的测量端纽为[U1]和[I2]；测量参数[I1U2]时，对应的测量端纽为[I1]和[U2]。

二、带电接线检查的基本步骤和注意事项

（一）基本步骤

1、各相电压和线电压的测定

2、各相电流的测定

3、相位角的测定

4、相序的测定

5、绘制向量图

6、根据负载性质判断错误接线

7、更正系数和退补的计算

8、更正接线

（二）带电检查的安全注意事项

1、检查接线应严格执行有关安全规程的组织措施、安全措施和技术要求进行，严格有关要求执行，防止发生人身、设备事故。比如：低压带电作业必须设专人监护，监护人不得直接操作，监护的范围不得超过1个作业点。并使用有绝缘柄的工具，外裸的导电部位应采取绝缘措施，防止操作时相间短路或相对地短路。工作时，应穿绝缘鞋和全棉长袖工作服，并戴手套、安全帽和护目镜，站在干燥的绝缘物上进行，严禁使用锉刀、金属尺和带有金属物的毛刷、毛弹等工具。

2、工作开始前，先拟定工作程序，然后按市公司标准化作业流程的步骤进行。

3、检查接线应认真、细致，对测量数据及电能表转动情况等做好详细记录，为追补电量的计算做参考依据，如：现场发现有功电能表反转，计算其错误功率及更正系数都应小于零，否则，说明检查结果或计算有误。

4、检查接线前应明确负载情况：感性或容性、是否对称、cosφ的大致范围，且测量过程中，负载电流、电压以及cosφ应保持基本稳定。

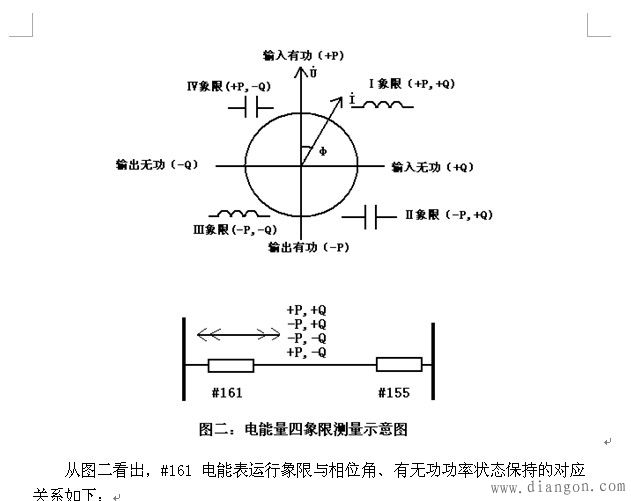

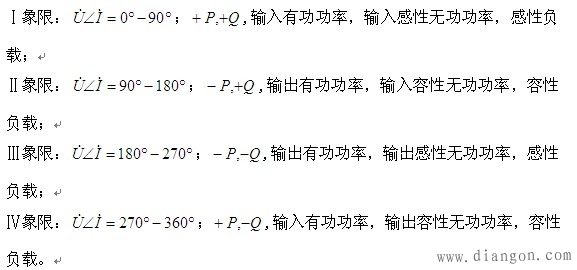

三、基础知识

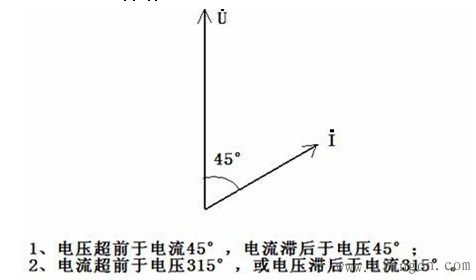

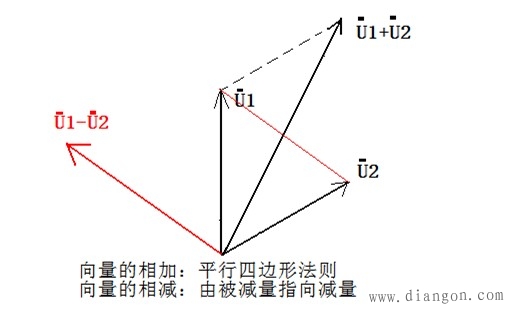

1、向量的超前和滞后
