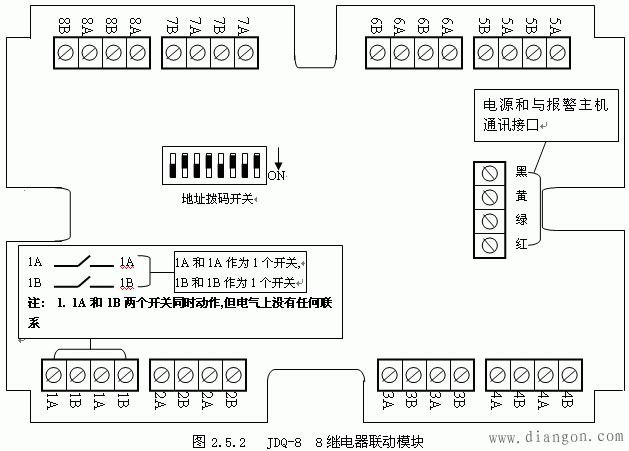

JDQ-8 8继电器联动模块使用说明

　　

　　（1） 性能特点：
　　8组,每组2个开关同时闭合或断开；总线通讯方式

　　（2） 规格及参数

　　（3）使用说明

　　● 上电后,设备上的蜂鸣器会有提示音“嘀…嘀…嘀…”,表示设备工作正常
　　● 一旦某一路开关合上,相关的该路指示灯会亮；断开指示灯灭

　　（4）与报警主机连接使用说明

　　● 接线说明：如果和报警主机共用电源，将 “红、绿、黄、黑” 4芯线分别与主机的 “红、绿、黄、黑” 4端子相连；如果和报警主机不共用电源，将 “绿、黄、黑” 3芯线分别与主机的 “绿、黄、黑” 3端子相连，将 “红、黑” 2芯线与自己的电源正、负极相连。
