云台的安装和调试方法

　　（1）云台的分类
　　1）按使用环境分类

　　2）按安装方式分类
　　按安装方式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。

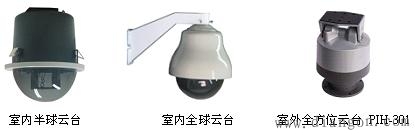

　　3）按外形分类
　　按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。
　　（2）云台的选用
　　在选用云台时除了要考虑安装环境、安装方式、工作电压、负载大小、性能价格比和外型是否美观外，还应注意以下几个方面。
　　1）承重
　　为适应不同摄像机及防护罩的安装，云台的承重应是不同的。应根据选用的摄像机及防护罩的总重量来选用合适承重的云台。室内用云台的承重量较小，云台的体积和自重也较小。室外用云台因为肯定要在它的上面安装带用防护罩的摄像机，所以承重量都较大，它的体积和自重也较大。
　　目前出厂的室内用云台承重量为1.5~7kg，室外用云台承重量为7~50kg。还有些云台是微型云台，比如与摄像机一起安装在半球型防护罩内或全天候防护罩内的云台。
　　2）控制方式

　　一般的云台均属于有线控制的电动云台。控制线的输入端有5个，其中1个为电源的公共端，另外4个分别为上、下、左、右控制端。如果将电源的一端接在公共端，电源的另一端接在“上“时，则云台带动摄像机头向上转动，其余类推。
　　还有的云台内装有继电器等控制电路，这样的云台往往有6个控制输入端。1个是电源的公共端，另4个是上、下、左、右端，还有1个则是自动转动端。当电源的一端接到公共端，电源的另一端接在“自动”端时，云台将带动摄像机头按一定的转动速度进行上、下、左、右的自动转动。
　　在电源供电电压方面，目前常见的有交流24V和220V两种。云台的耗电功率，一般是承重量小的功耗小，承重量大的功耗大。

在选用云台时，最好选用在云台固定不动的位置上安装有控制输入端及视频输入、输出端接口的云台，并且在固定部位与转动部位之间（即摄像机之间）有用软螺旋线形成的摄像机及镜头的控制输入线和视频输出线的连线。这样的云台安装使用后不会因长期使用导致转动部分的连线损坏，特别是室外用的云台更应如此。

　　（3）云台结构

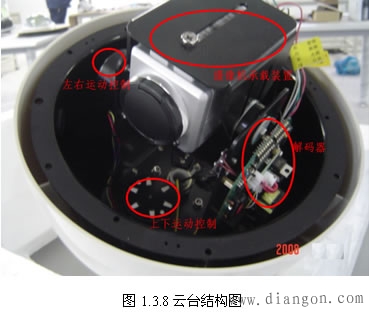

　　以雅安球罩云台YD5309为例，结构如图1.3.8所示。云台包括：顶盖、排风扇、上罩、内罩、下罩、摄像机托板、加热单元和限位块组成。
