供电系统的接线方式

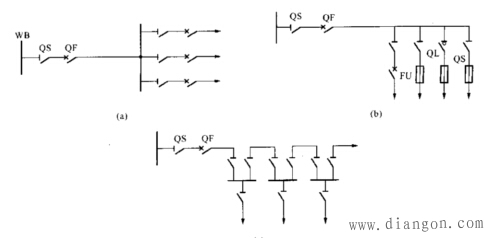

图1　无备用系统接线
无备用系统接线简单、运行方便、易于发现故障，缺点是供电可靠性差。所以这种接线主要用于对三级负荷和一部分次要的二级负荷供电。
放射式的主要优点是供电线路独立、线路故障互不影响、故障停电范围小、易于实现自动化、继电保护设置整定简单、保护动作时间短等。缺点是电源出线回路较多，设备和投资也多。
干线式的主要优点是线路总长度较短，造价较低，可节约有色金属；由于最大负荷一般不同时出现，系统中的电压波动和电能损失较小；电源出线回路数少，可节省设备。缺点是前段线路公用，增多了故障停电的可能性。串联型干线式因干线的进出侧均安装隔离开关，当发生事故时，可在找到故障点后，拉开相应的隔离开关继续供电，从而缩小停电范围。干线式接线为了有选择性地切除线路故障，各段需设置断路器和继电保护装置，使投资增加，而且保护整定时间增长，延长了故障的存在时间，增加了电气设备故障时的负担。
以上接线方式的优缺点，根据系统具体条件而有所不同。在确定供电系统接线方案时，主要取决于起主导作用的优缺点。
二、有备用系统的接线
有备用系统的接线方式有双回路放射式、双回路干线式、环式和两端供电式等，如图1－6至图l－8所示。
它们的主要优点是供电可靠性高，正常时供电电压质量好。但是设备多，投资大。
1．双回路放射式
由于每个用户用双回路供电，故线路总长度长，电源出线回路数和所用开关设备多，投资大；如果负荷不大，常会造成有色金属的浪费。优点是当双回路同时工作时，可减少线路上的功率损失和电压损失。这种结线适用于负荷大或独立的重要用户。
对于容量大，而且特别重要的用户，可采用图2b所示的母线用断路器分段的结线，从而可以实现自动切换，提高供电系统的可靠性。

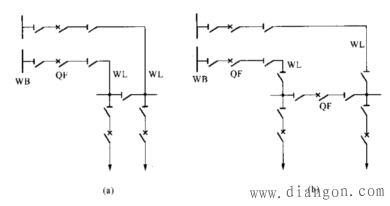

图2　双回路放射式接线
2．环式
环式接线系统所用设备少，各线路途径不同，不易同时发生故障，故可靠性较高且运行灵活；因负荷由两条线路负担，故负荷波动时电压比较稳定，缺点是故障时线路较长，电压损失大（特别是靠近电源附近段故障）。因环式线路的导线截面应按故障情况下能担负环网全部负荷考虑，所以有色金属消耗量增加（图3），两个负荷大小相差越悬殊，其消耗就越大。故这种系统适于负荷容量相差不大，所处地位离电源都较远，而彼此较近及设备较贵的用户。
两端供电式网络和环式具有大致相同的特点，比较经济。但必须具有两个以上独立电源且与各负荷点的相对位置合适。

图3　环式接线
3．双回路干线式
双回路干线式接线如图4a所示。它较双回路放射式线路短，比环式长，所需设备较放射式少，但继电保护较放射式复杂。

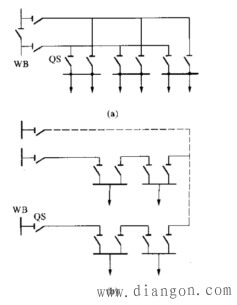

图4　双回路干线式接线
应该指出，供电系统的接线方式并不是一成不变的，可根据具体情况在基本类型接线的基础上进行改进演变，以期达到技术经济指标最为合理。如图1－8b为公共备用干线式接线，即为双回干线式的演变。
低压供电系统接线方式的基本类型与高压系统相似。
在大中型工矿企业供电系统中的有备用系统接线，一般多采用双回放射式或环式接线。
