电压互感器的选择

35kV及以下的电压互感器一、二次侧均装有熔断器保护，不需要校验短路动稳定和热稳定。电压互感器的选择原则如下。
1．电压互感器一次额定电压U1N不小于电网的额定电压UNs
2．电压互感器二次额定电压U2N按表进行选择
3．电压互感器的准确值不小于所接仪表的准确值
4．电压互感器的额定容量不小于二次侧负荷的容量

式中　S1——仪表的视在功率，VA；
j——仪表的功率因数角。

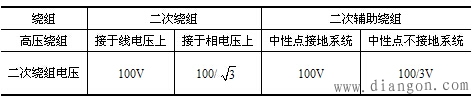

表　电压互感器的二次绕组电压
通常，电压互感器的各相负荷不完全相同，应取最大负荷相选择额定容量。
