单片机循环彩灯的制作设计

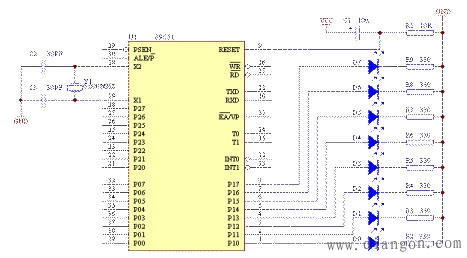

　　彩灯循环亮硬件分析
　　• 此电路核心件是 MCS-51 单片机（ AT89C51 ）。
　　• 包括时钟电路、复位电路及输出电路。
　　• 用 P1 口作输出口 , 直接驱动 8 只发光二极管。
　　发光二极管是一种把电能转换成光能的半导体器件．它由ＰＮ节组成，在正向偏置的条件下导通，此时会发射出一定波长的光．

　　2.软件设计(程序)
　　STAT: MOV A , #01H ; 高电平对应的发光二极管亮
　　LOOP: MOV P1, A ; 从 P1 口输出到发光二极管
　　MOV R1, #10
　　DEL1: MOV R2 , #200
　　DEL2: MOV R3, #126
　　DEL3: DJNZ R3, DEL3
　　DJNZ R2, DEL2
　　DJNZ R1, DEL1
　　RL A
　　LJMP LOOP ; 左移一位 , 下一个发光二极管亮
　　END

　　彩灯循环亮软件分析
　　• 此程序包含了传送类指令、控制转移类指令、移位指令。
　　• 此程序包含了延时程序、循环程序
