开环稳压电源

稳压是电源最重要的特征之一，也是衡量电源性能的标准。开环意味着在保持输出恒量时电路没有使用反馈。

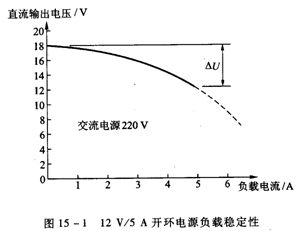

图15-1，它是一个典型的非稳压电源的工作性能曲线图。从图中可以看到当电源上的负荷从0升高到5A时，输出降了6V（ΔV），而且只有当为满载时，电源才达到它的额定值12V。负载越小，输出电压就越高。

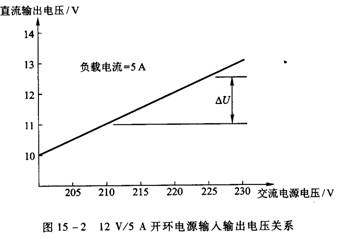

图15-2，是图15-1电源满载时的输入与输出电压关系曲线。从图中可以看到当输入电源电压降到它的正常值220V以下时，输出电压变小。同样当输入电源电压升高，输出电压也升高。输入电源电压确实会变，实际上，“灯火管制”指的就是由用电量过大而导致的电源电压下降的情况。天气很热时，城市里灯火管制是常有的事。在大负荷的情况下电厂通常被迫断开一些负载，以防止设备损坏。

在电源输入电压很低，负载电流很大的情况下，输出电压将会很低。相反，如果负载电流很小、电源电压很高，那么输出电压就会很高。所以负荷和电源电压的变化对非稳压电源输出电压具有很大的影响。
