CRT显示器电源电路原理

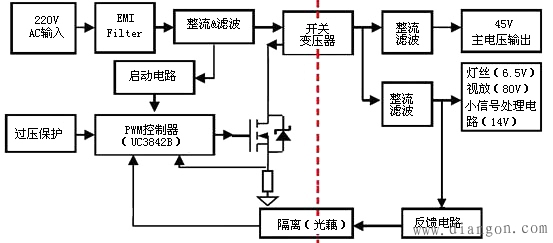

电源电路是必不可少的，为各部分电路提供相应的直流工作电压。显示器电源电路采用开关电源，具有体积小，效率高的特点。CPU是显示器的指挥中枢，人机接口，负载侦测控制按键的信号并指挥各芯片的协调工作并进行各种控制。图为CRT显示器电源电路原理框图。

图 电源电路原理框图

工作原理：220V交流电压经滤波后整流得到约300V（典型值）的脉动直流电压，此电压经过开关变压器初级线圈后加在开关管集电极（或源极），在PWM控制器（UC3842B）输出的开关脉冲作用下，开关管会处于高频的开关状态，实现将直流电转换成高频的脉冲交流电，通过开关变压器将初级线圈的能量耦合至次级，合理安排开关变压器次级的匝数比，可以得到相应脉冲交流电压输出，经过二次整流滤波后输出显示器所需要的直流电压。为得到稳定的输出电压，PWM控制器需要从输出端反馈一个误差电压作为参考，当输出电压方式变化时，反馈电压也会随之变化，此电压被PWM控制器侦测后调整开关脉冲占空比，修正输出电压。PWM控制器具有外部时钟同步功能，为保证显示器工作的稳定性，要求开关电源的频率应和行振荡频率同步。开关电源采用UC3842的电源PWM控制芯片，此芯片可完成误差放大、电流比较、基准电压产生、脉冲调宽的功能，振荡频率能和外接的RC振荡器或输入频率同步。只需外接少数电路即可正常工作，广泛应用于CRT和LCD显示器的各种开关电源中。（http://www.gdzrlj.com/版权所有）反馈电压若取自开关变压器二次侧，由于开关电源的一次侧（热地）和二次侧（冷地）不共地，需要通过光藕隔离耦合，这样既可以将二次侧的输出电压耦合到一次侧，又可以将彼此隔离。

开关电源提供显示器各部分供电电压，如电源出现故障，显示器将不能正常工作。电源部分的常见故障现象有如下几种：

① 加电之后，显示器无光栅、无显示、电源指示灯不亮。

对于第①类现象，可能是开关管没起振或保护电路误动作引起，应重点检查启动电路、开关管或保护电路，找到开关管没有起振和保护电路误动作的原因，一般这类故障多属于硬故障，通过目测、静态测量，即可检查出损坏元件。

② 烧保险。

对于第②类现象，一般是由输入电路有短路或开关管的C　、E极短路引起，最常见的是开关管出穿。

③ 光栅呈“S”型扭曲。

对于第③类故障现象，应重点检查整流滤波电路和稳压电路，一般多为整流元件损坏、滤波电容容量减少或断路。

④ 无光栅、无显示，机内发出异常声响。

对于第④类故障现象，如发出“吱吱”声，说明振荡频率低，应检查与振荡有关的元件，如发出"嗒嗒"声，说明电源过流保护，应检查过流保护电路。
