电动机星三角降压起动控制线路

因此，三相异步电动机的定子绕组既可以连成星形，也可连接成三角形，连接方法如图。

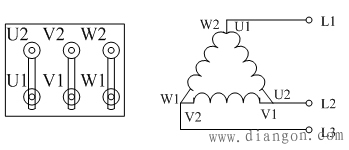

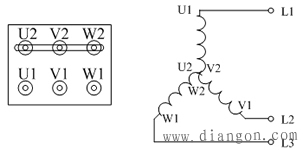

（a）定子绕组星形连接	（b）定子绕组的三角形连接
图1电动机定子绕组连接方式

（a）图为定子三相绕组的星形连接方式，其左边为电动机产品接线柱的连接，对应右边的绕组连接；（b）图为定子三相绕组的三角形连接方式，其左边为电动机产品接线柱的链接，对应右边的绕组连接。

当连接成星形时，每相定子绕组两端的电压为220V的相电压，当连接成三角形时，每相定子绕组两端的电压为380V的线电压。电动机工作时，其定子绕组多连接成三角形，显然，在起动时把它连接成星形，等到转速接近额定值时再换接成三角形，就可以在起动时将每相定子绕组上的电压降到正常工作时的，且起动时的线电流为采用直接起动方式时的。

在三相电路，常用相量形式计算各电量，根据第一章学习单元三交流电与三相电路中提到的方法，我们可以设电动机每相绕组的等效阻抗为，则当定子绕组星形连接时，线电流： 当定子绕组三角形连接时，线电流： 于是，，即星—三角降压起动的线电流为直接起动时的。 各式中： ——三相交流电源的相电压 ——三相交流电源的线电压 ——负载星形连接线电流 ——负载三角形连接线电流 ——负载星形连接相电流 ——负载三角形连接相电流

值得注意的是，由于转矩和电压的平方成正比，所以星—三角降压起动的起动转矩也减小到直接起动时的，因此这种方式只适用于空载或轻载起动。

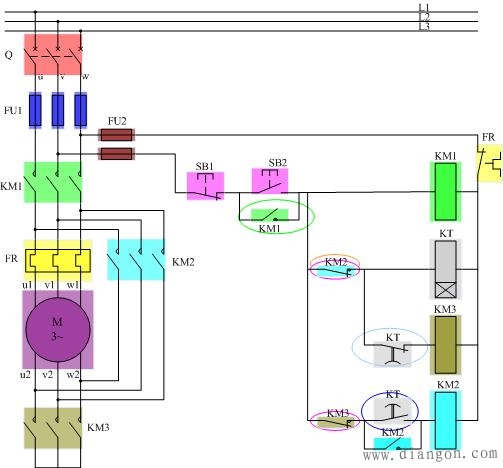

图2 星三角降压起动控制线路

在主电路中，电动机有6根引出线，与只有三角形连接时的电动机引出线数不同，各引出端分别标以 u1、v1、w1、u2、v2、w2，与前述三相异步电动机定子绕组接线图中的接线柱标号对应。（http://www.gdzrlj.com/版权所有）当KM1和KM3的主触点闭合而KM2主触点断开时，定子连接成星形；当KM1和KM2的主触点闭合而KM3主触点断开时，定子连接成三角形。

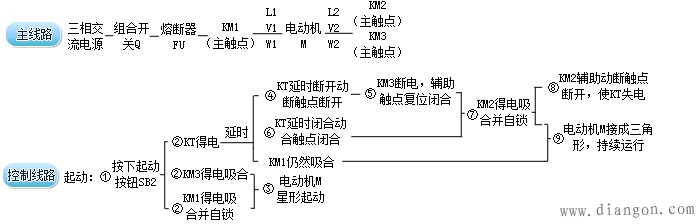

控制电路能够实现：先让电动机连接成星形，经过一段时间的延迟后再换接为三角形，从而实现星—三角降压起动。其动作顺序表解释如下：

按下启动按钮SB2后，KM1的辅助动合触点闭合并自锁（图2中的绿色圈显现），同时使KT和KM3的支路得电，KM3主触点闭合，即KM1和KM3的主触点闭合而KM2主触点断开，形成星形连接，KT是一个通电延时时间继电器，它得电后即开始延时过程，其两个延时触点均不动作；延时时间到后（此间电机转速已接近额定转速），KT的延时断开常闭触点（图2中的淡蓝色圈显现）断开，使KM3线圈失电，主触点断开，KT的延时闭合常开触点（图2中的蓝色圈显现）闭合，使KM2线圈得电并自锁，其主触点闭合；此时KM1和KM2主触点闭合而KM3主触点断开，形成三角形连接。

在上述控制线路中，KM2与KM3的动断触点为互锁环节（图2中的粉色圈显现），保证二者不会同时得电，以防止电源短路。KM2的动断触点（图2中的橙黄色圈）同时也使通电延时时间继电器KT在降压启动过程结束后断电。

还应该注意的是，在第二章介绍交流接触器时，我们曾指出，辅助的常开和常闭触点在动作时，通常是常闭触头首先断开，继而常开触头闭合；或者常开触头首先恢复断开，继而常闭触头恢复闭合。

本控制线路中的时间继电器通常也有相似的机械结构，这决定了动作④、⑤、⑥的顺序，一般来说，这种动作之间的时间间隔很短，但对控制线路的逻辑正确性有重要作用。
