变电站电器智能化网络的结构和特点

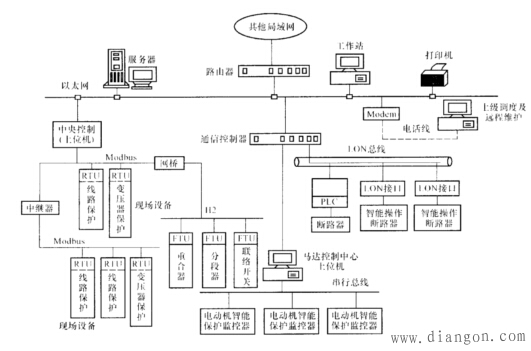

图 电器智能化网络典型结构
（1）现场设备层。现场设备层是网络中的底层，由不同类型、不同生产厂商提供的智能开关元件、成套开关设备组成。现场设备由选定的现场总线，如图8－5中的Modbus，LON，H2和串行总线等连成底层网段，它由一个处于管理地位的微机或可编程逻辑控制器plc完成对现场设备的管理。现场设备也可直接受局域网络层的管理。底层网络还可通过中继器、HUB(集线器)、网桥连接，以扩大其覆盖范围。
（2）局域网络层。
局域网络层由一些不同总线协议的现场设备层网络和具有独立的协议转换接口的现场设备与系统管理设备组成，它们之间一般采用以太网(Ether-net)连接。其底层网段可采用不同现场总线、不同通信介质和与以太网不同的通信协议。因此，必须通过通信控制器或网关与以太网连接。这一层次网络中的节点可以是现场设备，也可以是底层网段。
多个局域网经路由器连接，可组成更大的网络。也可通过网关和网络互连技术实现各局域网间的互连互访。还可通过调制解调器(Modem)用电话网或无线网与远方的高层管理系统连接。
2．主要特点
1）现场设备具有独立的监控、测量、保护、操作功能，并且具有通信能力。
2）网络允许不同制造商、不同类型的产品互连甚至互访。
3）能包容采用不同传输介质、不同通信协议的网段或局域网。
4）保证各类实时数据在网络中传输的实时性、准确性。
5）通过数字通信和数据库管理系统，智能化网络的上位管理设备能实现对网络中各现场设备运行状态的实时监控和管理，包括对现场设备在网络中地理位置和设备功能的设置，按地理信息显示现场设备运行状态，进行网络结构形式的构建和重组等。
电器智能化网络是实现电力系统变电所自动化、调度自动化、配电网自动化及工业设备供电智能化的基础，通过它可以实现现场用电设备管理的自动化和无人值守，完成用户用电质量和电力系统供电质量的全面管理，提高供电系统可靠性和用电设备的安全性。
