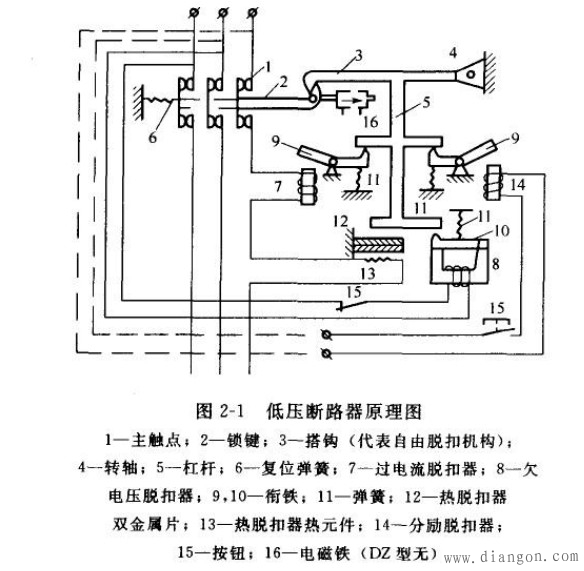

　　低压断路器工作原理。断路器主触串联在三相主电路中。主触点1可由操作机构手动或电动合闸，当开关操作手柄合闸后，主触点l由锁键2保持在合闸状态。锁键2由搭钩3支持着，搭钩3可以绕轴4转动。如果搭钩3被杠杆5顶开，则主触点1就被复位弹黄6拉开，电路断开。

　　过电流脱扣器7的线圈和热脱扣器的热元件13与主电路串联。当电路发生短路或严重过载时，过电流脱扣器线圈所产生的吸力增加，将衔铁9吸合，并幢击打杆5，使自由脱扣机构动作，从而带动主触点断开主电路。当电路过载时，热脱扣器（过载脱扣器）的热元件1发热使双金属片12向上弯曲，推动自由脱扣机构动作。过电流脱扣器的动作特性具有反时限特性。当低压断路器犹豫过载而端口后，一般应等待2-3分钟才能重新合闸，以使热脱扣器恢复原位，这也是低压断路器不能连续频繁的进行通断操作的原因之一。过电流脱扣器和热脱扣器互相配合，热脱扣器担负主电路的过载保护功能，过电流脱扣器担负断路和严重过载保障保护功能。

　　欠电压脱扣器8的线圈和电源并联。当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，断开主电路。

　　分励脱扣器14是用于远距离控制．实现远方控制断路器切断电源。在正常工作时，其线圈是断电的，当需要远距离控制时，按下启动按钮15，使线圈通电，衔铁会带动自由脱扣机构动作，使主触点断开。

　　低压断路器配置了某些脱扣器或附件后，可以扩展功能。如可配备欠压脱扣器、分励脱扣器、过电流脱扣器等；附件如辅助触点、旋转操作手柄、闭锁和释放电磁铁和电动操作机构等。辅助触点用于断路器的控制和信号传送。电动操作机构用于对断路器进行远距离操作分、合闸。

　　一般断路器都应有短路锁定功能，用来防止因短路故障而动作了的断路器在短路故障未排除时发生再合闸。短路条件下，脱扣器动作分断断路器，锁定机构也动作使断路器的机构保持在分断位置，在未将断路器手柄扳到分断位置使操作机构复位以前，断路器拒绝复位合闸。

　　低压断路器主要应用于低压配电系统中，各种设备的电源控制和用电终端的控制和保护。我们在了解了低压断路器工作原理后，在平常使用中若遇到小型故障等问题，或许可以自己动手进行维修，因此希望以上的介绍对您有帮助。
