PLC梯形图分频程序

在许多控制场合，需要对信号进行分频。下面以如图所示的二分频程序为例来说明plc是如何来实现分频的。

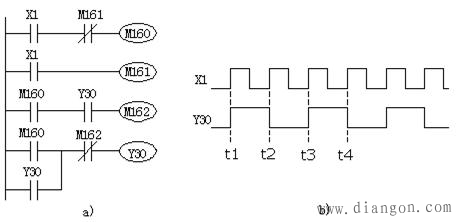

图1 二分频程序

a）梯形图 b）时序图

图中，Y30产生的脉冲信号是X1脉冲信号的二分频。图1b中用了三个辅助继电器M160、M161和M162。当输入X1在t1时刻接通（ON），M160产生脉宽为一个扫描周期的单脉冲，Y30线圈在此之前并未得电，其对应的常开触点处于断开状态，因此执行至第3行程序时，尽管M160得电，但M162仍不得电，M162的常闭触点处于闭合状态。执行至第4行，Y30得电（ON）并自锁。此后，多次循环扫描执行这部分程序，但由于M160仅接通一个扫描周期，M162不可能得电。由于Y30已接通，对应的常开触点闭合，为M162的得电做好了准备。

等到t2时刻，输入X1再次接通（ON），M160上再次产生单脉冲。此时在执行第3行时，M162条件满足得电，M162对应的常闭触点断开。执行第4行程序时，Y30线圈失电（OFF）。之后虽然X1继续存在，由于M160是单脉冲信号，虽多次扫描执行第4行程序，Y30也不可能得电。在t3时刻，X1第三次ON，M160上又产生单脉冲，输出Y30再次接通（ON）。t4时刻，Y30再次失电（OFF），循环往复。这样Y30正好是X1脉冲信号的二分频。由于每当出现X1（控制信号）时就将Y30的状态翻转（ON/0FF/ON/0FF），这种逻辑关系也可用作触发器。
