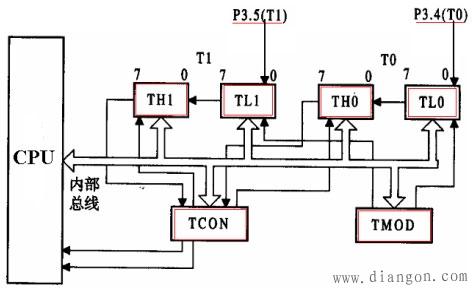

单片机定时器/计数器的结构和工作原理

　　2 个定时器 T0 和 T1：16 位加 1 计数器，通过编程来设置工作状态
　　定时器方式寄存器TMOD：设置定时器的工作方式
　　定时器控制寄存器TCON：启动和停止定时器的计数；计数溢出标志
　　2.工作原理
　　MCS-51 单片机定时/计数器的工作原理：
　　归根结底是计数器。每接收到一个计数脉冲，加法计数器的值就加一，当计满时发生溢出，并从 0 开始继续计数。
　　（1） 定时功能 （设置 TMOD 中位 C/T=0）
　　对片内机器周期进行计数，即每个机器周期产生一个计数脉冲，计数加 1 。
　　（2） 计数功能 （设置 TMOD 中位 C/T=1）
　　对片外从 T0 （P3.4）、 T1 （P3.5）引脚输入的外部脉冲信号进行计数，下降沿计数加 1 。
