PLA在逻辑设计中的应用

时间：2023-03-11作者：佚名

　　在数字系统设计中，可以采用PLA很方便地实现各种逻辑功能。

　　例如用PLA设计一个代码转换电路，将一位十进制数的8421码转换成余3码。

　　解设A、B、C、D表示8421码的各位，W、X、Y、Z表示余3码的各位，可列出转换电路的真值表，如表1所示。

表1

A B C D	W X Y Z	A B C D	W X Y Z
0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1	0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0	1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1	1 0 1 1 1 1 0 0 d d d d d d d d d d d d d d d d d d d d d d d d

　　根据表1写出函数表达式，并按照多输出函数化简法则利用卡诺图进行化简，可得到最简与-或表达式如下：

PLA在逻辑设计中的应用

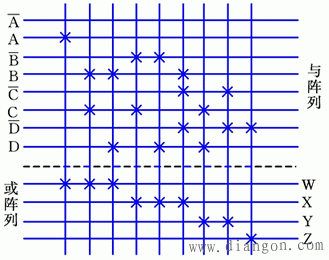

　　输出函数包含了9个不同与项，所以，该代码转换电路可用一个容量为4—9—4的PLA实现，其阵列图如图1所示。

PLA在逻辑设计中的应用

图1
