PLC控制系统设计的注意事项

一、输入信号处理
1）输入设备采用两线式传感器（如接近开关）时，由于漏电流比较大，可能会产生错误的输入信号。要在输入端并联一旁路电阻。
2）输入信号由晶体管提供，要求晶体管截止电阻大于10kΩ，导通电阻小于800Ω。

二、plc的安全保护及提高可靠性的措施
1）短路保护
如果负载发生短路，很容易烧坏PLC，因此与继电器控制线路一样，在负载回路中要装熔断器。

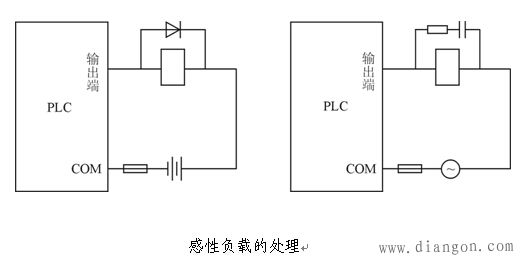

2）感性输入/输出的处理
I/O端口接有感性元件时：
a)对直流电路，应在两端并联续流二极管，如图（a）；
通常续流二极管可选择1A的管子，额定电压应大于电源电压的3倍
b)对交流电路，应并联阻容电路，以抑制电路断开时产生的电弧对PLC的影响，如图（b）。
电阻可取50～120Ω，电容取0.1～0.47μF，电容的额定电压应大于电源峰值电压。

3）安装与布线
PLC应远离强干扰源，如大功率可控硅装置、高频焊机等，PLC不能与高压电器安装在同一个开关柜内，在柜内PLC应远离动力线（二者间距应大于200mm）。与PLC装在同一开关柜内的不是由PLC控制的电感性元件，如接触器的线圈，应并联RC消弧电路。
4）PLC的接地
PLC应与其它设备分开接地，或接到同一接地端，禁止通过其它设备接地，以免产生干扰。接地线的截面应大于2mm²。
