功率分析仪工作原理和作用

功率表的电压电流测量通常采用下述三种方式之一
　　a、均值检波法
　　采用均值检波法将交流正弦波电量变换为与其绝对均值成正比的直流电量，测量电路简单，测量结果乘以正弦波的波形因数变换为被测电量的有效值。正弦波的波形因数为：√2π/2≈1.1107。
　　均值检波法利用了正弦波的波形因数，因此，只能测量正弦波或波形因数与正弦波相同的其它波形。
　　b、峰值检波法
　　采用峰值检波法将交流正弦波电量变换为与其峰值成正比的直流电量，测量电路简单，测量结果除以正弦波的峰值因数变换为被测电量的有效值。正弦波的峰值因数为：√2≈1.414。
　　峰值检波法利用了正弦波的峰值因数，因此，只能测量正弦波或峰值因数与正弦波相同的其它波形。
　由于峰值检波电路输出为相当于信号半波的包络线，也称包络检波电路。
c、真有效值法
　　采用真有效值转换电路将交流电量转换为与其有效值成正比的直流电量，直流电量可直接反应被测交流电量的有效值，该法适用任意波形交流电量有效值的测量，也适用直流电量的测量。真有效值转换电路有专业的IC，常用IC有AD637、AD536、AD737、AD736、LTC1966、LTC1967、LTC1968等。电能表专用集成电路CS5460测量的也是电压、电流的真有效值。

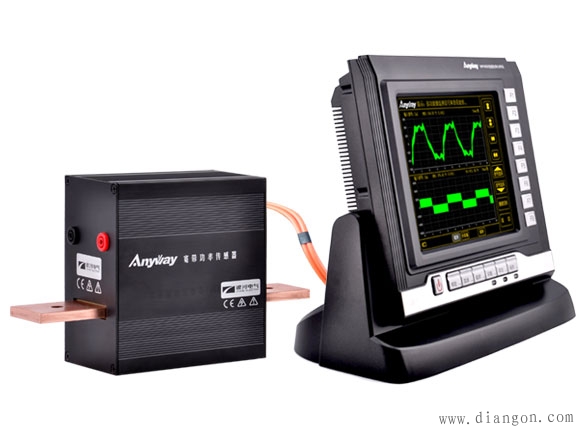

　　功率分析仪主要用来测量电机、变频器、变压器等功率转换装置的功率、效率等参量。被广泛用于混合动力电动汽车、电动车、太阳能发电、风力发电、变频器、变频电机和燃料电池等的测试。部分分析仪，如WP4000变频功率分析仪，还具备实时波形、波形数据记录及谐波分析等功能。
