低压三相四线制错误接线分析判定方法
时间：2023-03-11来源：佚名
|

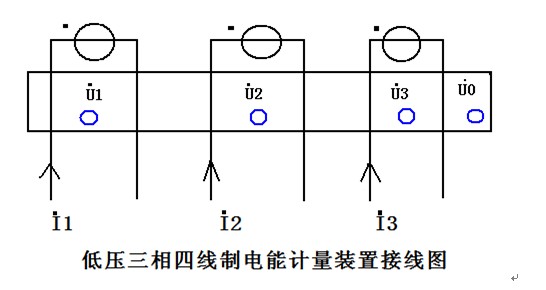

1、接线图
2、判断步骤和方法
（1）测量相电压U1、U2、U3的电压值，正常情况下，相电压为220V左右，线电压U12/U23/U31的电压值在380V左右；若U1、U2、U3电压为几十伏，则说明该相断线；若U12/U23/U31中有电压为0者，则说明线电压为0者的两相接入了同一相；测量I1、I2、I3的电流值，根据负荷情况判定二次电流的大小。
（2）如三相电压未失压，测量U1/I1,U1/I2，U1/I3，U2/I2之间的夹角；如有失压，选定相电压正常的任何一相，测量正常相的相电压对三相电流的相位角，再测量另外正常相对本相的电流相位角。
（3）测量电压相序，以验证最终分析判定的结果是否和测量结果一致。
（4）根据测试的相位角度关系绘制向量图，在依据负载相位角判定错误接线类型
（5）计算更正系数和退补电量
（6）更正接线
例1：某三相四线客户，现场测量U1、U2、U3均在228V左右，U12=403V,U23=398V,U31=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性15°，U1/I1夹角192°， U1/I2夹角为136°， U1/I3夹角为253°， U2/I2夹角252°，U3/I3夹角133°，用相序表测量为逆相序，错误接线期间抄见电量为-50000kwh，请分析错接线形式，计算更正系数和退补电量。

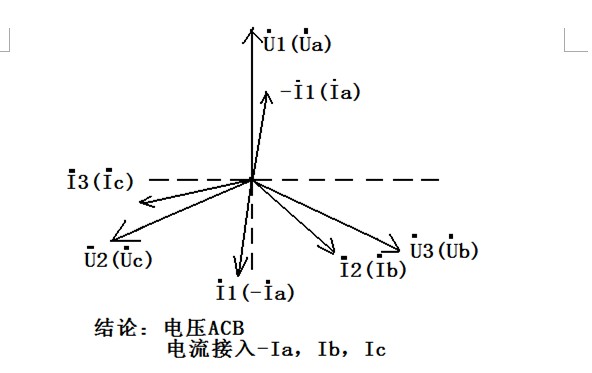

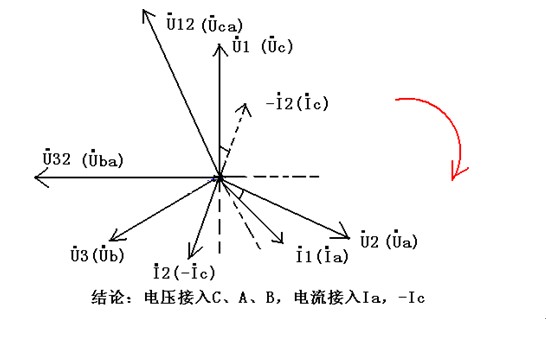

分析：根据上述相位关系绘制向量图如下
1、假定U1为A相，那么U3为B相电压， U2为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压A、C、B（逆相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为逆，因此是逆相序）,电流接入-Ia，Ib，Ic

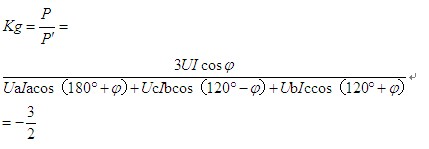

更正系数Kg计算的方法：
退补电量△W=W（kg-1)=-50000(-1.49-1)=124500kwh
如果△W大于0，则客户应向供电部门补电量，
如果△W小于0，供电部门应向客户退电量。
本题由于大于0，因此是少计量了，客户应向供电部门退电量。
注：抄见电量为负值，说明电能表反转，因为最终的功率表达式P' =-2UIcosφ=-2 *220*1.5*cos15°=-637w（注：是负功率，因此电能表反转，只是针对机械电能表，多功能电能表将计入另外一个方向的电量）
2、假定U3为A相电压,则U2为B相电压， U1为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压C、B、A电流接入-Ic，Ia，Ib，错误接线时的功率表达式和第一种情况一致，更正系数kg和第一种情况一致。
3、假定U2为A相电压，那么U1为B相电压，U3为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压B、A、C电流接入-Ib，Ic，Ia，错误接线时的功率表达式和第一种情况一致，更正系数kg和第一种情况一致。
结论：如果无法确定已知的电压相别，则有三种错误接线形式，三种错误接线形式不一致，但其最终的功率表达式、更正系数Kg完全一致，因此只要按照其中一种更正接线即可，丝毫不影响有功、无功计量的准确性。
发现错误接线时，应提前和用电检查人员联系，通知客户到场确认，并退补电量，待客户签字确认后方可更正接线。更正接线时应根据判定的错误接线类型，对电能表错误接线进行更正，安全要求如下：
1、更改错误接线前，必须将电流互感器二次回路短接良好，严防开路；将电压互感器二次回路断开或将电压线头做好绝缘，防止短路或接地。
2、改完错误接线后，要将应该恢复的部位全部恢复好，如电流短路片（线）全部拆除，然后再复查更改后的接线是否正确。 例2：某三相四线客户，现场测量U1=43V,U2、U3均在228V左右，U12=178V,U13=173V,U32=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性20°，测量U2/I1夹角82°， U2/I2夹角为199°， U2/I3夹角为141°， U3/I3夹角21°，请分析错接线形式，计算更正系数和退补电量。
分析：由于U1=43V，可以判定U1失压，因此应以电压正常相U2为依据，测量U2/I1夹角， U2/I2夹角为， U2/I3夹角， U3/I3夹角。
根据上述相位关系绘制向量图如下
1、假定U2为B相，那么U1为A相电压， U3为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别分别为-Ia，-Ib，Ic。
结论：电压接入A、B、C，但A相失压（正相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为正，因此是正相序）,电流接入-Ia，-Ib，Ic。
更正系数Kg计算：
 退补电量△W=W（kg-1)。
如果△W大于0，则客户应向供电部门补电量，
如果△W小于0，供电部门应向客户退电量。 |
