单片机程序设计一般步骤

时间：2023-03-11作者：佚名

　　（1）分析课题，确定解决方案和算法；
　　（2）分配系统资源及存储单元；
　　（3）绘制程序流程图；
　　（4）设计程序，并反复调试和修改。

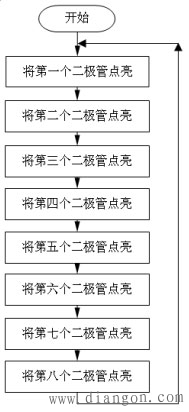

　　彩灯循环设计

单片机程序设计一般步骤

　　ORG 0000H
　　MAIN: MOV P1, #80H ;D7 发光
　　MOV P1, #40H ;D6 发光
　　MOV P1, #20H ;D5 发光
　　MOV P1, #10H ;D4 发光
　　MOV P1, #08H ;D3 发光
　　MOV P1, #04H ;D2 发光
　　MOV P1, #02H ;D1 发光
　　MOV P1, #01H ;D0 发光
　　SJMP MAIN ; 循环

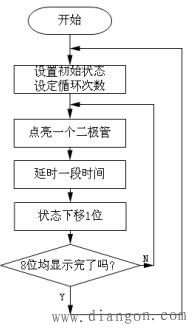

单片机程序设计一般步骤

　　ORG 0000H
　　MAIN: MOV A, #01H ; 初始状态
　　MOV R0, #08 ; 共 8 位
　　L1 ： MOV P1, A ;D1 发光
　　LCALL DEL ; 延时子程序
　　RL A ; 状态上移 1 位
　　DJNZ R0 ， L1; 循环判断
　　SJMP MAIN ; 循环
