单相可控整流电路

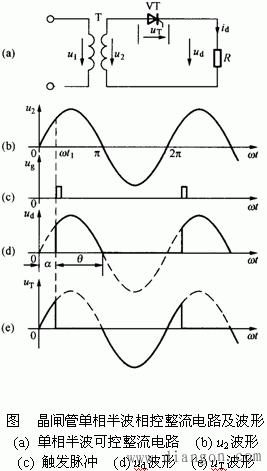

图(a)所示为最简单的单相半波可控整流电路。变压器T用来变换电压。变压器一次和二次电压分别u₁ 和u₂ 表示，如图(b)所示，其有效值分别用U₁ 和U₂ 表示，R是电路的负载电阻。u_d为负载上的直流电压，i_d为负载中的电流。

负载电阻上的电流平均值为

可见， U_d是α 角的函数，即只要改变控制角α ，就可以控制改变 U_d，因此称为单相半波可控整流电路。控制角 α愈小， U_d就愈大，当α=0^o 时，晶闸管全导通，相当于二极管整流，输出为最大，即U_d0 =0.45U₂。而当α=180^o 时，整流输出电压为零。
因此晶闸管可控移相范围为0~180°。
