基于FPGA/CPLD数字系统的设计举例

设计过程如下：

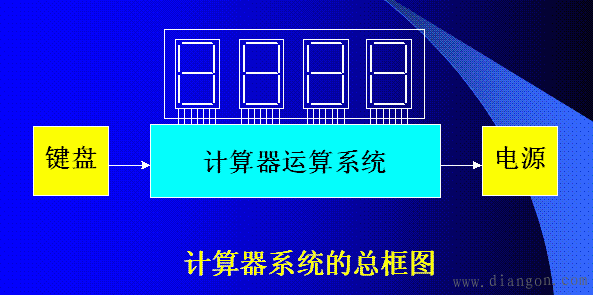

（1）拟订初步方案：系统的总框图如下图

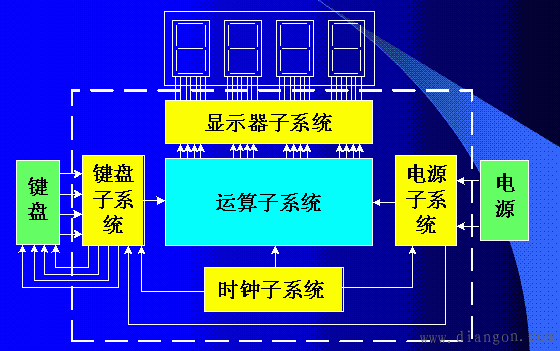

（2）系统划分：将整个系统划分为5个子系统：运算、键盘、显示、电源、时钟。

（3）子系统设计
子系统设计通常也采用自顶向下的设计方法。其核心为将一个子系统划分为控制器和受控部件两大部分。
（4）总系统设计
总系统是上述各子系统总合，用原理图很容易互连。通过仿真验证设计的正确性，如果正确，便可下载到芯片中使用。
