示波器游标的使用方法图解

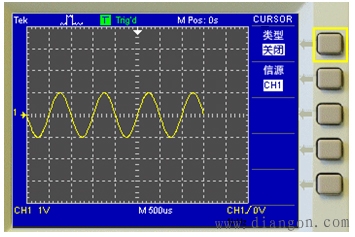

第一，按下(10)CURSOR按钮，在屏幕的右方出现一列选择菜单，见图1显示屏右侧部分。当前测量类型是关闭的，表示游标还没有被使用。我们可以按下 “类型” 菜单对应右边，即图四中黄色框住的按钮，切换至幅度。而“信源”则选择被测通道的信号，在该例子中就是CH1，不用改动。

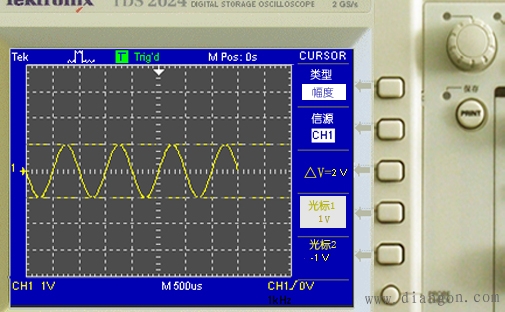

第二，按下图1中黄色框住的按钮，先把“类型”设为“幅度”，这时得到图2的屏幕显示，可以见到游标是横向的，屏幕右侧菜单中，“光标1”和“光标2”下面的读数是纵坐标值，也就是幅值。而“△V=5V”就是两游标的差值。

第三，旋转多能能旋钮，把光标1移到正弦信号的顶部。

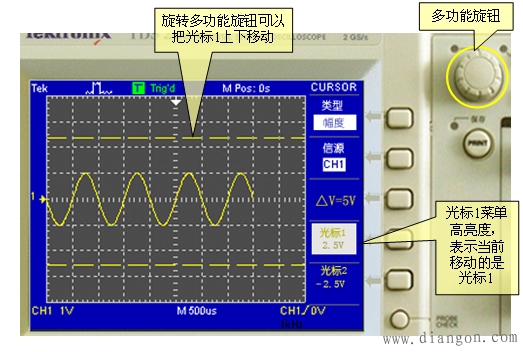

第四，按下菜单“光标2”右侧对应的按钮，使“光标2”菜单高亮度，同样旋转多功能旋钮，把光标2移到正弦信号的最底部，这时读出的△V即为信号的峰峰值，见图3。

坐标读时间的方法和读幅度的方法一致，这里不累述，请同学们多操作来熟悉。
