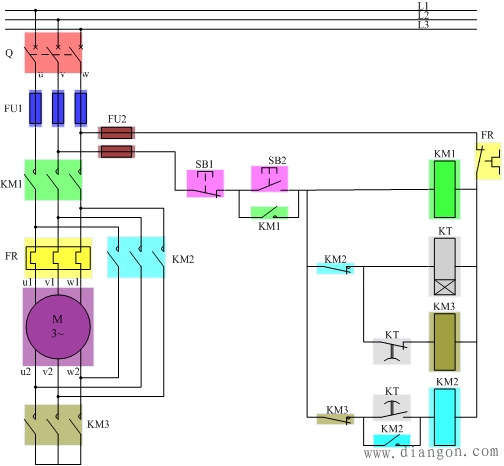

星—三角降压起动控制线路图解

按下启动按钮SB2后，KM1的辅助动合触点闭合并自锁，同时使KT和KM3的支路得电，KM3主触点闭合，形成星形连接；KT得电后即开始延时过程，其两个延时触点均不动作；延时时间到后（此间电机转速已接近额定转速），KT的延时断开常闭触点断开，使KM3线圈失电，主触点断开，KT的延时闭合常开触点闭合，使KM2线圈得电并自锁，其主触点闭合，形成三角形连接，完成星三角降压启动。
