对称三相电源与对称三相电路和对称三相负载

1、对称三相电源

【对称三相电源】 三个频率相同、幅值相同、相位彼此相差同一个角度的电压源，称为一组对称三相电源，分别称为A（或a）相、B（或b）相、C（或c）相电源。

【正序对称三相电源】 正序对称三相电源A、B、C相的相位关系为：B相滞后A相，C相滞后B相，即

表示为相量

正序对称三相电源满足或

【负序对称三相电源】 负序对称三相电源A、B、C相的相位关系为：B相超前A相，C相超前B相，即

表示为相量

负序对称三相电源亦满足或。

【零序对称三相电源】 零序对称三相电源A、B、C三相电压同相位。

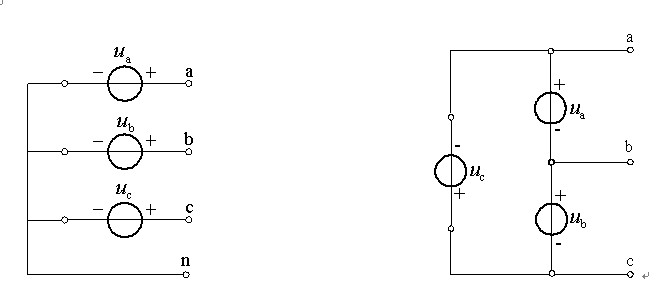

【三相电源的连接方式】 三个电压源通常联成星形（Y形）或三角形（形），如图11-1-1所示。

（a）星形（Y形）连接的三相电源 （b）三角形（形）连接的三相电源

图11-1-1 三相电源的连接方式

2、对称三相负载

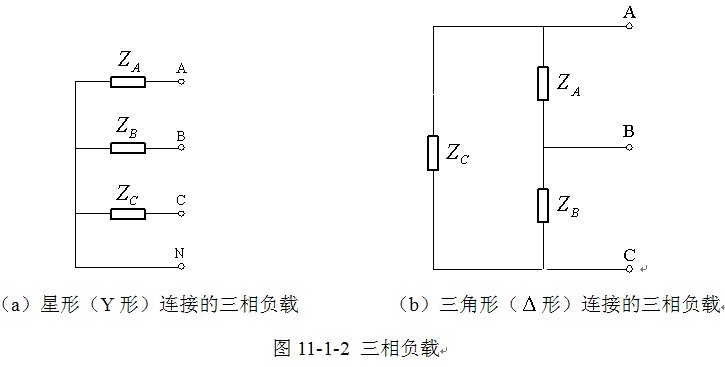

【三相负载】 三相电路的负载有单相负载和三相负载之分。三相负载可以视为连接成星形或三角形的阻抗，如图11-1-2所示，分别称为A相、B相、C相负载。三个单相负载亦可连接成三相负载。

【对称三相负载】 当时，为对称三相负载。三相电动机为对称三相负载，白炽灯、单相电动机等为单相负载。

3、对称三相电路

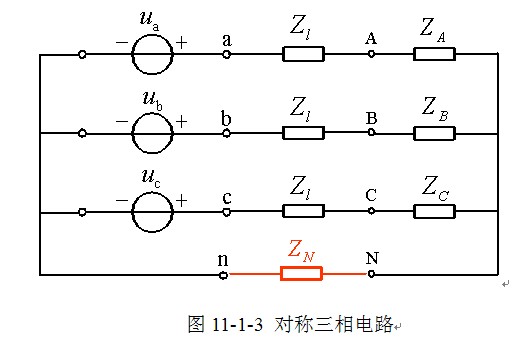

【对称三相电路】 对称三相电路由对称三相电源、对称三相负载、对称三相输电线路（三条输电线路阻抗相同）构成，如图11-1-3所示。

【端线（火线）】 三相输电线aA、bB、cC为端线，俗称火线。为端线阻抗。

【中线（零线）】 nN为中线，俗称零线。

【中性点】 n为电源侧中性点，N为负载侧中性点。为中线阻抗。

【对称三相电路的连接方式】 对称三相电路依“电源-负载”连接方式分为：、、、、五种连接方式。图11-1-3为连接，当时为连接。
