住宅内部配电盘的安装
时间：2023-03-11作者：佚名
|

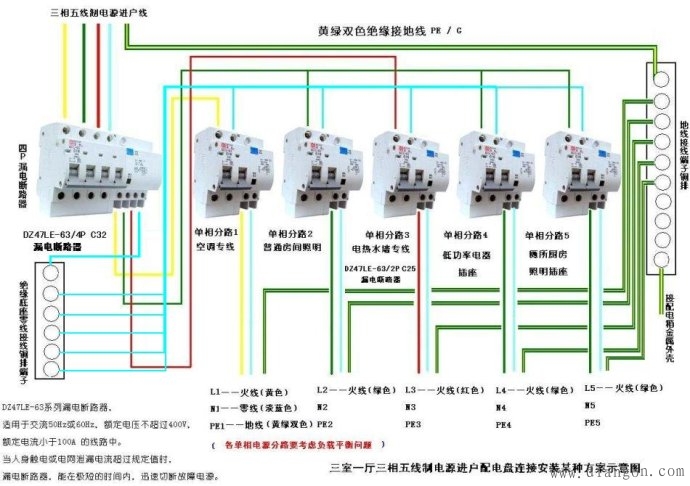

三相五线，是指：三根火线（L1，L2，L3），一根零线（N），一根地线（PE）。家庭内部室内接线，只需要三根电线：任意一根火线，一根零线，一根接地线。当然为了考虑负载平衡的问题，三根火线，需要搭配使用。
火线和零线之间的单相供电电压是220V（相电压），两两火线之间的三相供电电压是380V（线电压）。 注意：高电压总比低电压要危险。另外，在实际工程实践中，还要根据家庭内部电器的多少，用电量的大小，来考虑电源的三相平衡的问题。 国家安全规范规定，对施工现场上临时用电系统的用电线路敷设，必须采用三相五线制的接入方式。虽然没有明确强制进户电缆必须使用三相五线制的供电方式。但是近期开发的很多楼盘中，有些地方，已经采用了三相五线制的电源入户方案。 室内供电线路配置，各种器材选择分析 —— 1、每个分支电路上，所有电器功率相加，然后除以220伏电压，就是该电路的最大工作电流。 2、小型断路器开关（即，俗称的空气开关）的型号，要大于该分支电路上的工作电流。即，小型断路器开关的选择，要与电源线的最大允许安全电流相匹配。 3、4平方毫米的铜芯线的安全载流量－－35A（安培）；6平方毫米的铜芯线的安全载流量－－48A（安培）；10平方毫米的铜芯线的安全载流量－－65A（安培）。 4、4平方（毫米）的电源线，可以配C25的微型断路器开关，6平方的电源线，可以配C32的微型断路器开关，10平方的电源线，配C60的微型断路器开关。
电源线一般可分为以下几种 塑铜线：一般是配合穿线管材在一起使用，多用于建筑装修施工中的隐蔽工程上。 为区别不同线路上的火线、零线、地线的表面颜色，一般多以“黄色”或者“绿色”或者“红色”，代表“火线”，淡蓝色，代表“零线”，黄绿双色，代表“地线”。 但是，由于不同场合的施工和不同的条件要求，电线的颜色的区分也可能不一样。 护套线：一种双层绝缘外皮的导线，它可用于露在墙体之外的明线施工，由于它的双层护套，使它的绝缘性能和防破损性能大大提高，但是，散热性能相对塑铜线，有所降低，（http://www.gdzrlj.com/版权所有）所以，不提倡将多路护套线捆扎在一起使用；那样会大大降低它的散热能力，时间过长会使电线老化造成危害。 电源线软硬程度可分为三大类： 硬线（BV）：用于供电，照明，插座，空调。 软线（BVR）：用于供电，照明，插座，空调。 硬、软线（弱电线）：分别由单根和数根铜芯线组成。 电源线的常规尺寸 常用的铜芯电线，截面规格有1.5mm、2.5mm、4mm、6mm、10mm、16mm、20mm、25mm。 1mm的电线，最大可承受5-6安培的电流。 BV 铜芯聚氯乙烯绝缘电线； BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线； BVR 铜芯聚氯乙烯绝缘软线； RV 铜芯聚氯乙烯绝缘安装软线； RVB 铜芯聚氯乙烯绝缘平型连接线软线 ； BVS 铜芯聚氯乙烯绝缘绞型软线； RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR 聚乙烯绝缘软电线； BYVR 聚乙烯绝缘聚氯乙烯护套软线； RY 聚乙烯绝缘软线； RYV 聚乙烯绝缘聚氯乙烯护套软线。 |
