低压配电线路的电磁干扰

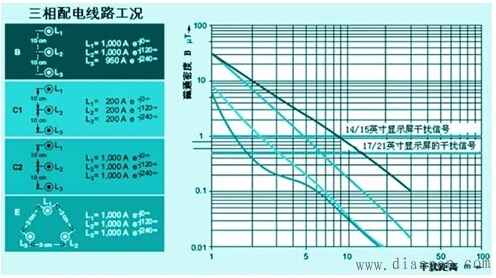

　　低压配电线路本身是一个大电场，电源设备的容量越大，电能越足，可向固定负载，移动负载和电动机等用电设备提供的电流也越大。低压电场（电压）通过电容耦合（分布电容）会在临近的其他线路中产生干扰的电压和电流；配电线路中电流在它的周围产生磁场，交变磁场可在环型线路中感应电势；配电线路中的电流也会产生电磁波，产生辐射干扰，以光速传播干扰距离较远的线路。配电线路在周围产生的磁场其磁通密度达1μtesla时，可使14/15英寸的lcd屏幕图像闪烁；而0.5μtesla的磁通密度足以使17/21英寸lcd屏幕（或crt监视器屏幕）的图像闪烁。德国曾把配电线路作为干扰源，lcd显示屏幕作为电磁干扰的受害者，研究两者之间的相互关系，即配电线路的工况与敷线方式对显示屏幕的干扰距离之间的关系。图1是通过试验得出的结果。其中纵坐标为线路在空间产生的磁通密度，横坐标为线路对屏幕的干扰距离。分析该试验例子可说明：

　　（1） 三相电流不平衡时，干扰距离增大，干扰距离与三相电流的不平衡度有关。

　　（2） 三相电流平衡工况下，电流越大，干扰距离越远。

　　（3） 三相电流平衡工况下，三相导线按e方式布线，干扰距离最短。

　　该试验是基于低压三相三线制的供电方式，有其一定的局限性。
