用两只单相有功功率表测量三相无功功率的接线图
时间：2023-03-11作者：佚名
|

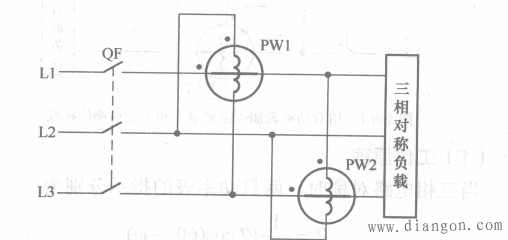

用两只单相有功功率表测量三相无功功率的接线如图所示。
图 用两只单相有功功率表测量三相无功功率的接线 在三相电源正常且三相负载完全对称的情况下，两只功率表的读数P1、P2彼此相等，即：
根据式，将两只表的读数之和乘二分之根号三，就是三相无功功率Q，即：
|
