电动机三相220和三相380星型和三角形接法的区别

时间：2023-03-11来源：佚名

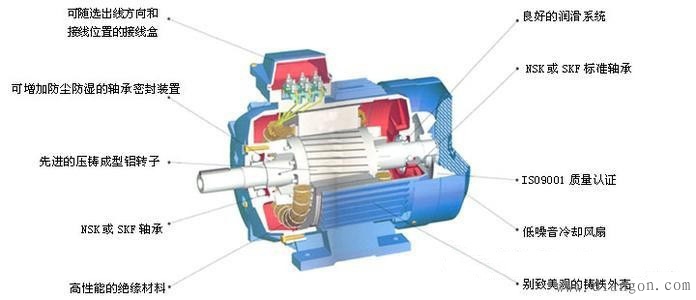

1、电动机铭牌上写着220V LOW VOLTS 三角形接法，380V HIGH VOLTS星形接法的电动机其实就是接380V的时候只能星形接法，如果△接法就只能接到线电压为220V的三相电。再多说一句，比如380V星形接法的电动机，每相绕组是220V，当然一般不会去改成△接法去接220V三相电，但是在没有三相电的情况下，这个电动机就可以改为△接法后加一个移相电容，然后就可以直接接到220V电压上使用。
2、220V LOW VOLTS的意思是接220时是低速，380就是高速。后面说的220V LOW VOLTS 三角形接法是220V的两相电动机。380V HIGH VOLTS星形接法这是三相星形接法电动机和前面的三角形接法没关系。220V LOW VOLTS 三角形接法在供电为三相220V时，三角形接法；380V HIGH VOLTS 星形接法在供电为三相380V时，星形接法（一些进口电机的接法）。就是线电压220V 就采用三角形接法，线电压380V 就采用星形接法，国内线电压都是380V所以采用星型接法，韩国进口的电机就采用三角形接法，我们国家标准的电机接成角接相电压是380V，星接就是220V，也就是线电压是380V；如果是日本的电机线电压是220V，接成角接相电压就是220V，如果接成星接，相电压就是110V，小型电机三角型接线方式对应三相220V,星型接线方式对应三相380V.。.简单一点说，电机3相绕组（u1u2，v1v2,w1w2）既可按星形连接，也可按三角形连接：星形连接时间u2,v2,w2短接(也可以再接N及中性点接零)，u1,v1,w1分别接3相电压A,B,C；三角形连接时间u1w2短接,v1u2短接，w1v2短接,u1,v1,w1分别接3相电压A,B,C。

3、再明确一下线电压，相电压的概念：线电压为3相进线电压，在国内都是AC380V；相电压为电机绕组电压，在电机铭牌上标的就是相电压。
当星形连接中性点接零时，相电压即为220V,中性点不接零时，相电压为190V,当三角形连接时，相电压即为380V。星形连接时电流较小，但输出力矩也较小，所以一般功率较大电机星三角启动。
三相电压的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电压的三条相线。对于星形接法，可以将中点（称为中性点）引出作为中性线，形成三相四线制。也可不引出，形成三相三线制。当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。
三相电压的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电压的三条相线。三角形接法没有中性点，也不可引出中性线，因此只有三相三线制，添加地线后，成为三相四线制。
星形接法的三相电压，线电压是相电压的√3倍，而线电流等于相电流。当三相负载平衡时，即使连接中性线，其上也没有电流流过。三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。三角形接法的三相电压，线电压等于相电压，而线电流等于相电流的√3倍。
