数控编程中的常用指令

1、准备功能G代码

在插补运算之前需要规定，为插补运算作好准备的工艺指令，如：G17、G01、G02、G81等；分为模态代码和非模态代码。

G41、G42、G40G81~G89

G90、G91G00、G01、G02、G03

1）G90、G91

用G90编程时，程序段中的坐标尺寸为绝对值，即在工件坐标系中的坐标值。用G91编程时，程序段中的坐标尺寸为增量坐标值，即刀具运动的终点相对于前一位置的坐标增量。

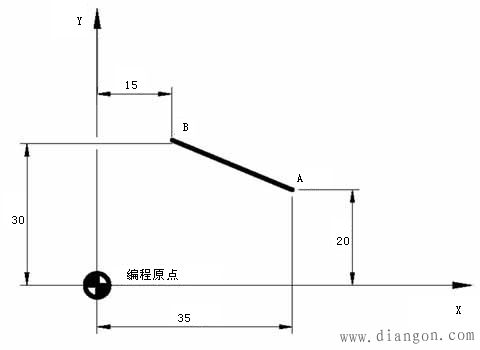

A→B： N100 G90 G01 X15.0 Y30.0 F100 N100 G91 G01 X-20.0 Y10.0 F100

2）G00、G01

A→B： N100 G90 G00 X15.0 Y30.0；无需指定进给速度 N100 G91 G01 X-20.0 Y10.0 F100；需要指定进给速度

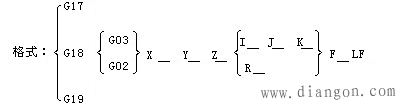

3）G02、G03

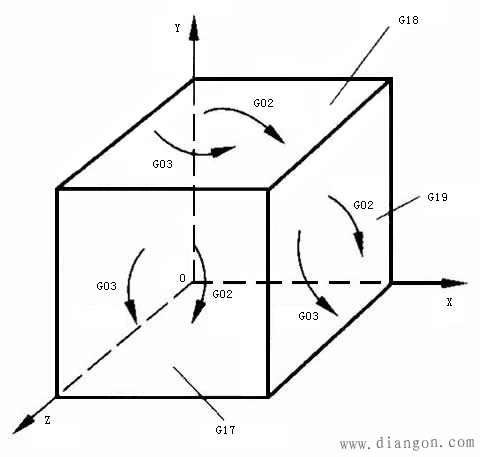

圆弧顺、逆方向判断：沿圆弧所在平面垂直坐标轴向负方向观察，刀具相对于工件的移动方向为顺时针时用G02指令，逆时针时用G03指令。

I、J、K——圆心坐标相对于起点坐标的增量坐标；

R——圆的半径，R参数不能描述整圆；小于180°的圆弧R取正，大于180°的圆弧R取负；整圆时只能用I、J、K 指定圆心。

举例：

圆弧用R编程（顺圆） N020 G02 X18 Y0 R18 F200；A→B	圆弧用R编程（逆圆） N020 G03 X20 Y0 I-20 J0 F200；A→A

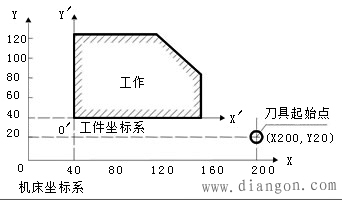

G92 X160.0 Y-20.0；

说明：

该指令为模态指令；

一旦执行G92指令建立坐标系，后续的绝对值指令坐标位置都是此工件坐标系中的坐标值；

G92指令必须跟坐标地址字，须单独一个程序段指定；

执行此指令并不会产生机械位移，只是让系统内部用新的坐标值取代旧的坐标值，从而建立新的坐标系；

执行此指令之前必须保证刀位点与程序起点（对刀点）符合。

5）G04

使刀具作短时间（几秒钟）的无进给光整加工，用于车槽、镗孔、锪孔等场合。

格式：G04 P/X（U）

2、辅助功能指令

M02 程序结束

M03 主轴正转

M04主轴反转

M05主轴停止

M06换刀

M07 M08 切削液开

M09 切削液关

M30 程序结束（复位）

3、F、S、T指令

F进给速度，mm/min；

S 主轴转速，r/min；

T指定刀具，

T××（加工中心），或T××××（车床）
