交流接触器的电磁机构

电磁机构包括线圈、铁心（静铁心）、衔铁（动铁心）三部分，其基本构造及衔铁运动方式如图1。对于额定电流40A及以下的接触器，常采用（a）图所示的衔铁直线运动的螺管式结构；对于额定电流60A及以上的，常采用（b）图所示的衔铁绕轴转动的拍合式结构。

1-衔铁；2-铁心；3-吸引线圈；4-轴

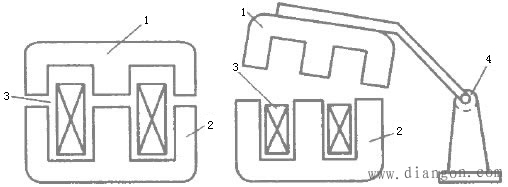

图1 交流接触器衔铁运动方式示意图

为了消除衔铁振动和噪音，常采用短路环结构，如图2。

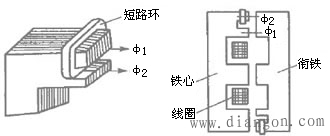

图2 交流接触器短路环结构
