51单片机的数码管循环显示编程实例

　　范例分析：
　　1.1硬件分析

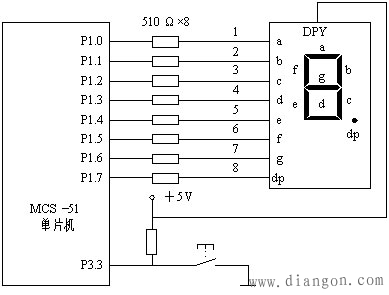

　　数码管采用共阳极结构。
　　1.2软件设计

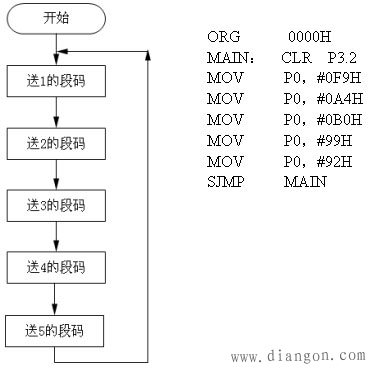

　　设计中要求循环显示1～5，很显然应采用循环的方法来实现，最简单的方法是将1～5的段码依次由P0口送出。
　　准备程序

　　2、控制转移类指令的特点及使用
　　（1）长转移指令
　　LJMP Addr16
　　功能：长距离无条件转移指令
　　说明：三字节指令,它直接将指令中的16位常数装入PC,使程序无条件转移到指定的地址处执行。目标语句可以是程序存储器64KB空间的任何地方。
　　（2）绝对转移指令
　　AJMP addr11
　　例： 4002H AJMP MM
　　……
　　4600H MM： MOV A，#00H
　　注意：目标语句必须和当前语句同页。在51单片机中，64KB程序存储器分成32页，每页2KB(7FFH)。
　　（3）短跳转指令
　　SJMP 目标语句(rel)
　　例： 4060H SJMP LOOP
　　……
　　4090H LOOP：MOV A，#0FFH
　　……
　　注意：短跳转的目标语句地址必须在当前语句向前127（7FH）字节，向后128（80H）字节，否则在进行程序编译时会出错。
　　（4）变址寻址转移指令
　　JMP @A DPTR
　　该指令主要用于多分支的跳转程序设计。跳转的目标地址是累加器A和数据指针DPTR之和，它可以是64KB存储空间的任何地方。
　　例 根据标志单元R2中的内容，分别转各个处理程序。
　　程序如下：
　　PJ1： MOV DPTR ，#TAB1
　　CLR C
　　MOV A，R2
　　ADD A，R2 ；(R2) ×2←A
　　JNC NADD
　　NC DPH ；(R2)×2>256时，16位数据指针高8位加1
　　NADD：JMP @A DPTR
　　TAB1：LJMP PRG0 ；转处理程序0的首地址
　　LJMP RRG1
　　…
　　LJMP RRG n
　　（5）减1条件转移指令组
　　DJNZ Rn，目标地址(rel)；如果(Rn)-1≠0，则程序跳转到目标语句，否则顺序执行下一条语句。
　　DJNZ direct,目标地址(rel)；如果(direct)-1≠0，则程序跳转到目标语句，否则顺序执行下一条语句。
　　 例 将8031内部RAM的40H～4FH单元置初值A0H～AFH。程序为：
　　START：MOV RO，#40H ；RO赋值，指向数据单元
　　MOV R2，#10H ；R2赋值，为传送字节数，十六进制数
　　MOV A，#0A0H ；给A赋值
　　LOOP： MOV @RO，A ；开始传送
　　INC，RO ；修改地址指针，准备传下一数地址
　　INC A ；修改传送数据值
　　DJNZ R2，LOOP ；如果未传送完，则继续循环传送
　　RET ；当R2的值减为0时，则传送结束

　　3、延时程序的设计和延时时间的计算方法
　　延时程序是一种应用较为广泛的小程序，一般采用多条语句循环执行来实现延时。
　　例1：设计一延时程序，延时时间为1ms（fosc=12MHz）。
　　例2：设计一延时250ms的程序
　　已有上例所举延时1ms子程序，调用250次，即得延时250ms子程序
　　DELAY2：MOV R3，#FAH
　　DEL3：ACALL DELAY1
　　DEL2: NOP
　　NOP
　　DJNZ R3，DEL3
　　RET
　　本段程序延时的时间为：
　　1 （2 993 2）250 2=249253us
　　误差不到1ms
　　思考:如何设计延时1s程序?

　　4、子程序的设计方法
　　4.1子程序：在程序中反复多次执行的程序段，可编写为子程序，在使用时通过主程序调用就可以使用它。这样不但可以减少编程工作量，也缩短了程序的长度。
　　4.2子程序的使用：
　　（1）子程序调用：
　　指令：ACALL ××× ；绝对调用，2KB范围
　　　　　LCALL ××× ；长调用，64KB范围
　　（2）子程序返回：
　　指令：RET ；子程序返回指令
　　　　　RETI ；中断子程序返回指令
　　ORG 2000H
　　MAIN： CLR P3.2
　　MOV P0，#0F9H
　　LCALL DEL
　　MOV P0，#0A4H
　　LCALL DEL
　　MOV P0，#0B0H
　　LCALL DEL
　　SJMP MAIN
　　DEL： MOV R7，#10
　　DEL1： MOV R6，#123
　　…………
　　DJNZ R7，DEL1
　　RET
　　END

　　5、循环程序设计的基本方法

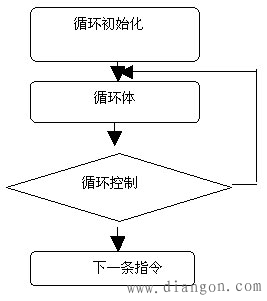

　　循环程序：在程序中需要反复执行的程序段，为了避免在程序中多次的编写，可以通过利用条件转移或无条件转移指令来控制程序的执行。结构流程图一般如下图所示：
